تفاصيل المنتج:
|
| لغة البرمجيات: | الإنجليزية | تنسيق الملف: | DXF |
|---|---|---|---|
| منطقة العمل: | 300x300 ملم | المباراة: | مخصصة |
| ماركة الليزر: | Optowave | الاسم: | إزالة الألواح بالليزر فوق البنفسجية |
| إبراز: | 2500mm / s Laser PCB Depanelizer,جهاز إزالة اللوح بالليزر ثنائي الفينيل متعدد الكلور بدون نتوء,آلة إزالة لوحة PCB بالليزر UV |
||

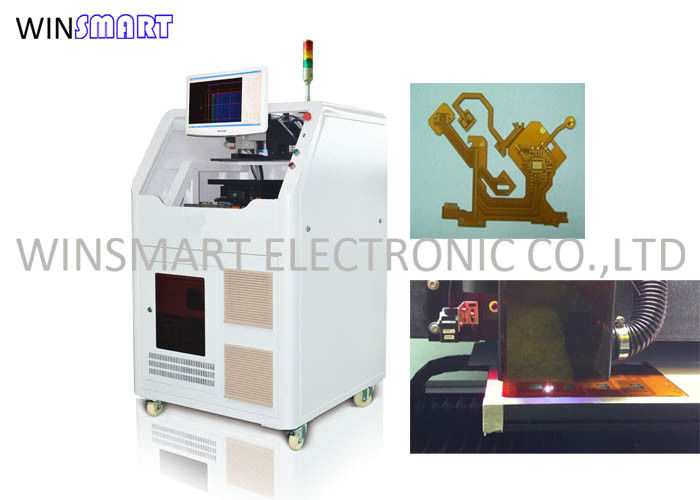

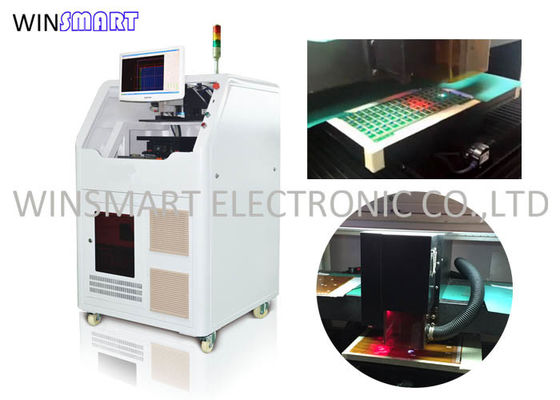

آلة تصفية أقراص PCB بالليزر ذات الحجم الصغير تعمل على قطع نظيفة وخالية من الحطام
ليزر الأشعة فوق البنفسجية
تحديد ليزر الأشعة فوق البنفسجية هو طريقة دقيقة وفعالة تستخدم في صناعة تصنيع الإلكترونيات لفصل لوحات الدوائر المطبوعة (PCBs) أو الألواح إلى وحدات فردية.تستخدم شعاع الليزر فوق البنفسجي عالي الكثافة لتحديد مواد القطع أو تبخيرها على طول مسارات القطع المحددة مسبقًا، وخلق الفصل النظيف والدقيق.
وفيما يلي وصف خطوة بخطوة لعملية تصفية الليزر فوق البنفسجي:
تحضير اللوحة: يتم تحميل لوحة PCB ، التي تحتوي على العديد من PCBs أو الدوائر على آلة تحديد ليزر UV. يمكن تأمين اللوحة في مكانها باستخدام المشابك ، والأجهزة ،أو آليات تحديد أخرى لضمان الاستقرار أثناء عملية القطع.
تعيين معايير القطع: يحدد المشغل معايير القطع ، والتي تشمل مسار القطع والسرعة والطاقة والتركيز الليزر ، استنادًا إلى المتطلبات المحددة لتصميم ومواد PCB.
أنظمة المواءمة والرؤية: تتضمن بعض آلات التصميم بالليزر الأشعة فوق البنفسجية أنظمة الرؤية أو الكاميرات لتحديد موقع العلامات أو نقاط التسجيل الدقيقة على اللوحة.هذا يساعد على محاذاة مسار القطع مع تخطيط PCBلضمان الفصل الدقيق والمتسق.
قطع الليزر: يتم توجيه شعاع الليزر فوق البنفسجي إلى منطقة PCB المستهدفة على طول مسار القطع المحدد مسبقًا. يتفاعل الليزر عالي الطاقة مع المادة ، مما يسبب تبخيرها أو إزالتها.الحرارة المحلية المكثفة التي ينتجها شعاع الليزر تزيل الطبقة المادية بطبقة، مما يخلق فصل نظيف ودقيق دون التسبب في تلف حراري لمكونات PCB المحيطة.
مراقبة في الوقت الحقيقي: يمكن أن تتضمن آلات تحليل الليزر فوق البنفسجية المتقدمة أنظمة مراقبة في الوقت الحقيقي للكشف عن أي اختلافات أو تشوهات أثناء عملية القطع وتعديلها.هذه أنظمة المراقبة تضمن دقة ونوعية العملية.
إزالة النفايات: عندما يقطع الليزر المادة ، يتم عادة إزالة مواد النفايات (مثل غبار PCB أو الجسيمات المتبخرة) من خلال نظام العادم أو فوهات الشفط.هذا يساعد على الحفاظ على بيئة عمل نظيفة ومنع الحطام من التدخل في عمليات القطع اللاحقة.
التفتيش ومراقبة الجودة: بعد عملية التفريغ ، يتم فحص PCB الفردية لأي عيوب ، مثل القطع غير الكاملة أو الخرق أو التلف.تدابير مراقبة الجودة تضمن أن الـ PCB المنفصلة تلبي المواصفات المطلوبة وأن تكون خالية من أي مشاكل هيكلية أو كهربائية.
مزايا إزالة لوحات الليزر فوق البنفسجية:
يقدم ليزر UV العديد من المزايا على أساليب ليزر التقليدية:
الدقة والدقة: يسمح شعاع الليزر الأشعة فوق البنفسجية المركزة بدقة مستوى الميكرون ، مما يتيح أنماط القطع المعقدة والتسامحات الضيقة.تقليل خطر تلف مكونات PCB أو آثارها.
الإجهاد الحد الأدنى للقطع: ينتج إزالة الليزر فوق البنفسجية الحد الأدنى من المناطق المتأثرة بالحرارة ، مما يقلل من خطر الإجهاد الحراري أو تلف المكونات الإلكترونية الحساسة.مناسبة بشكل خاص لقطع المواد الحساسة للحرارة أو الحساسة للحرارة.
المرونة: يمكن أن يتعامل التشغيل بالليزر فوق البنفسجية مع مواد مختلفة من PCB ، بما في ذلك لوحات الصلبة والمرنة والصلبة المرنة. وهو مناسب لتصميمات PCB المعقدة ذات المحاور المعقدة أو الأشكال غير النظامية.
الحد الأدنى من الأدوات أو الأجهزة: على عكس طرق التشغيل الميكانيكية ، لا يتطلب التشغيل بالليزر فوق البنفسجية في الخط أدوات أو أجهزة مادية.يوفر مرونة أكبر ويقلل من وقت الإعداد والتكاليف.
انخفاض النفايات المادية: ينتج التصنيع بالليزر فوق البنفسجية أقل قدر من النفايات وعرض الحافة ، مما يحسن من استخدام المواد ويقلل من تكاليف الإنتاج الإجمالية.
إن إزالة ليزر الأشعة فوق البنفسجية هي تقنية موثوقة وفعالة تضمن فصل دقيق ونظيف لـ PCB في تصنيع الإلكترونيات.والتنوع يجعلها الخيار المفضل لعمليات تجميع PCB عالية الجودة.
مواصفات إزالة لوحات الليزر فوق البنفسجية:
| الليزر | الليزر فوق البنفسجي الصلب المضخ بالديود Q-Switched |
| طول موجة الليزر | 355nm |
| مصدر الليزر | موجة UV البصرية 15W@30KHz |
| دقة وضع طاولة عمل المحرك الخطي | ± 2μm |
| دقة التكرار من طاولة عمل المحرك الخطي | ± 1μm |
| مجال عمل فعال | 300mmx300mm ((يمكن تخصيصه) |
| سرعة المسح | 2500mm/s (أكثر) |
| مجال العمل | 40ملم × 40ملم |
مواد المعالجة المناسبة
لوحات الدوائر المرنة، لوحات الدوائر الصلبة، صناعة لوحات الدوائر الصلبة المرنة.
يتم تثبيت عنصر معالجة لوحة الدوائر الصلبة والمرنة.
ورق نحاسي رقيق، ورقة ملصقة حساسة للضغط (PSA) ، فيلم أكريليك، فيلم طلاء بوليميد.
قطعة السيراميك ذات سمك 0.6 مليمتر أو أقل من الدقة، وقطعها إلى قطع؛ مجموعة متنوعة من قطع المواد الأساسية (السيليكون، السيراميك، الزجاج، الخ)
حفرة صب الدقة للفيلم الوظيفي المختلف، الفيلم العضوي وغيرها من قطع الدقة.
البوليمر: البوليميد، البوليكربونات، البوليميثيل ميتاكريلات، FR-4، PP، الخ
الفيلم الوظيفي: الذهب، الفضة، النحاس، التيتانيوم، الألومنيوم، الكروم، ITO، السيليكون، السيليكون متعدد البلورات، السيليكون غير المتبلور وأكسيد المعدن.
المواد الهشة: السيليكون أحادي البلور، السيليكون متعدد البلورات، السيراميك والزامير.
تفاصيل آلة إزالة الألواح بالليزر:
الأسئلة الشائعة:
س: أي نوع من PCBs قابلة للعمل لاستخدام هذه الآلة؟
ج: لوحات FPC و FR4، تغطي لوحات v score و tab.
س: ما هو رأس الليزر للآلة؟
ج: نحن نستخدم ليزر الأمريكي.
س: ما نوع مصدر الليزر الذي تقدمه؟
ج: أخضر، ثاني أكسيد الكربون، الأشعة فوق البنفسجية والبيكوسكوند.
س: ما هي سرعة القطع؟
ج: يعتمد على مواد PCB وطلبات السماكة وتأثير القطع.
س: هل يسبب الغبار أثناء القطع؟
ج: لا غبار، ولكن الدخان، الآلة تأتي مع نظام العادم وبرودة الماء
