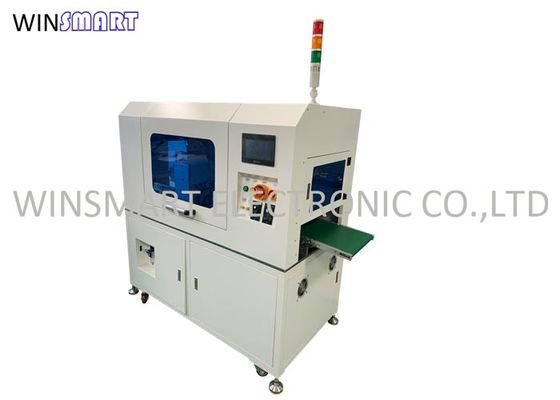

V Cut PCB Depaneling Machine PCB Depaneler تحسين الإنتاجية
ميزات آلة Depaneling قطع PCB V:
1. مجموعة واحدة من قواطع متعددة يمكن تقسيمها أوتوماتيكياً ، ويمكن تصنيع قواطع مختلفة وفقاً لمنتجات مختلفة.
2. مجهزة بغطاء أكريليك لضمان السلامة.
3. يمكن اختيار جزء التحكم الكهربائي في واجهة الإنسان والآلة ، وهو مناسب للفتح أو الدرع.
4. توجد صينية لجمع الغبار تحت قالب السكين.
5. اعتماد إطار لحام مربع ، لوحة ختم الصفائح المعدنية ، طلاء الصلب الخبز على السطح.
6. مناسبة لجميع لوحات V-groove.
7. مادة Depaneling: FR ، الألومنيوم
عملية آلة إزالة اللوح ثنائي الفينيل متعدد الكلور V:
الخطوة 1: آلية اللوحة العلوية ترسل PCBA إلى المسار المحدد مسبقًا ، يرسل مسار النقل PCBA إلى الجزء العلوي من السكين السفلي المستقيم ، يرتفع السكين السفلي المستقيم ، ويتحرك السكين العلوي المستقيم ويقطع في اتجاه Y حتى كل V يتم قطع خطوط التهديف في الاتجاه Y.
الخطوة 2: تتدفق الألواح المنفصلة المقطوعة باتجاه Y إلى مجموعات متعددة من قواطع متعددة عبر المسار ، ويتم الانتهاء من قطع PCB في الاتجاه X في وقت واحد.
الخطوة 3: يسقط ثنائي الفينيل متعدد الكلور المنفصل على حزام ناقل التفريغ ويتدفق إلى محطة العمل الخلفية.
الخطوة 4: يوجد مكنسة كهربائية أسفل قالب القطع للآلة لامتصاص الغبار.
تفاصيل آلة إزالة اللوحات المطبوعة على شكل حرف V:
مواصفات آلة إزالة لوحة PCB V Cut:
| أبعاد الآلة | اسم | مضمنة V-Cut PCB Depaneling |
| البعد | 1500 * 800 * 1500 مم | |
| وزن | 600 كلغ | |
| اللون | أبيض | |
| متطلبات الاستخدام | مزود الطاقة | AC220V ، 1800 واط |
| مزود الهواء | 0.6 ميجا باسكال | |
| بيئة | نظيفة وجافة ، تجنب الرطوبة أو ارتفاع درجة الحرارة | |
| مسافة دقيقة بين المكون وخط التسجيل | 1.5 ملم | |
| نطاق لوحة ثنائي الفينيل متعدد الكلور | 12 × 12 ملم - 300 × 300 ملم | |
| تعديل باب التغذية | الجانب الأمامي الثابت ، الجانب الخلفي القابل للتعديل | |
| أقصى ارتفاع للمكون | 35 مم العلوي ، 20 مم أسفل | |
| برمجة | PLC | علامة تجارية محلية |
| ضبط القياسات | الإعداد على شاشة اللمس | |
| تخزين | متاح لـ 50 برنامج | |
| شاشة اللمس | ماركة تايوان | |
| المستشعر | اومرون | |
| المواصفات بليد | مادة | اليابان عالية الصلب |
| ملاك | 10-30 درجة | |
| وقت الحياة | 3،000،000 مرة | |
| دقة قالب السكين | 0.1 ملم | |
| استبدل وقت قالب السكين | 60 دقيقة | |
| وظيفة أخرى | حماية عملية خاطئة | جهاز استشعار ، برمجيات |
| حماية آمنة | وقف التحول في حالات الطوارئ | |
| وظيفة قطع الكهرباء والغاز | نعم | |
| وظيفة الفحص الذاتي | مراقبة وقت البدء ، ومراقبة السعة ، ومعلومات أعطال المعدات ونظام الاستبعاد التلقائي |
طرق الشحن V Cut PCB Depaneling Machine:
|
