تفاصيل المنتج:
|
نوع ثنائي الفينيل متعدد الكلور: | لوحة التبويب | مادة ثنائي الفينيل متعدد الكلور: | FR4 ، الألومنيوم |
---|---|---|---|
سرعة المغزل: | 60000 دورة في الدقيقة | تحديد المواقع ثنائي الفينيل متعدد الكلور: | تركيبات مخصصة |
جدول العمل: | 2 | اسم: | آلة التوجيه التلقائي |
تسليط الضوء: | آلة التوجيه الأوتوماتيكي للطاولة المزدوجة,آلة التوجيه الأوتوماتيكية PCB Depaneling,آلة التوجيه 60000RPM PCB Depaneling |

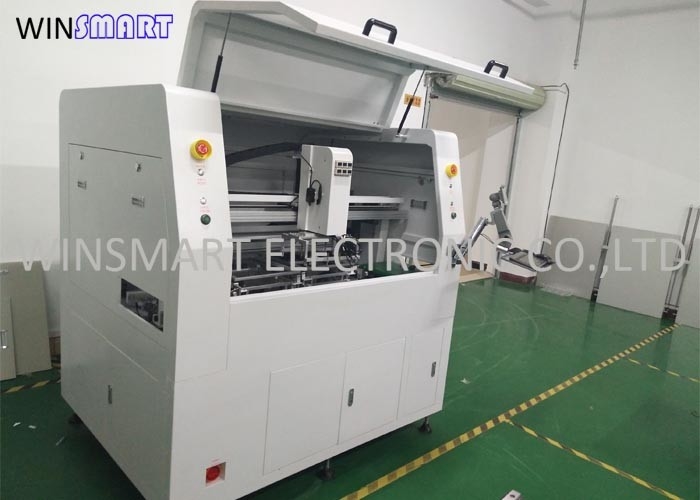

جهاز التوجيه الأوتوماتيكي الكامل للطاولة المزدوجة لإزالة لوحة PCB من اليسار إلى اليمين
مقدمة عن آلة التوجيه الأوتوماتيكية الكاملة:
تُفضل آلة التوجيه الأوتوماتيكية هذه بشكل خاص في العديد من الصناعات لتقطيع مكونات PCBA إلى أجزاء منفصلة.بفضل الهيكل المثبت على السكك الحديدية والمراقبة الثابتة لوحدات ESD ، يمكن لجهاز التوجيه تسجيل سرعة قصوى تبلغ 60000 دورة وهو مثالي لقطع سريع ودقيق لمركبات ثنائي الفينيل متعدد الكلور.يتميز جهاز التوجيه بتغيير تلقائي للأدوات ويمكنه قطع ثنائي الفينيل متعدد الكلور بسمك 0.4-6 مم.يمكن أيضًا تجهيزها بوظيفة مقاومة الانفجار للمكنسة الكهربائية.من خلال مراقبة ESD والبرمجة الدقيقة ، يمكنها تلبية متطلبات العملاء المختلفين.
ميزة آلة التوجيه التلقائي الكامل:
يمكنها قص الأشكال غير المنتظمة بأقل ضغط ، ومنصات العمل المزدوجة تزيد من كفاءة الإنتاج.لذلك ، من أجل تلبية معايير العميل وجودته ، قام العديد من العملاء أيضًا بشراء وإنشاء "جهاز توجيه ثنائي الفينيل متعدد الكلور".يواصل خط الإنتاج أيضًا تعليم وتدريب المشغلين على كتابة الإجراءات والعمليات.في الوقت الحاضر ، يمكن استيرادها إلى العمليات عبر الإنترنت.بتوجيه من التكنولوجيا الأصلية والموارد البشرية ، يمكننا التواصل والتعامل مع وحل أي موقف في عملية الإنتاج دون مقاطعة إجراء الإنتاج.يتوفر نظام تنظيف الفراغ العلوي والسفلي وفقًا لاحتياجات العملاء المختلفة.
مواصفات جهاز التوجيه التلقائي الكامل:
نموذج | SMTIR500 |
أبعاد الآلة | 1550 (عرض) × 1200 (عمق) × 1600 (ارتفاع) |
وزن الآلة | 900 كلغ |
محرك | 7 محاور AC محرك سيرفو |
التكرار | ± 0.02 مم |
دقة القطع | ± 0.05 مم |
الدقة | ± 0.02 مم |
طاولات العمل | 2 |
طريقة تحديد المواقع PCB | ثقوب دبوس أو نفايات حافة ثنائي الفينيل متعدد الكلور |
لوحة التغذية / التفريغ | تلقائي |
منطقة الطحن | 300x350 ملم |
سمك ثنائي الفينيل متعدد الكلور | 0.3-3 مم |
مغزل | سايكوتك |
أقصى سرعة للمغزل | 80000 دورة في الدقيقة / ESD |
طريقة التبريد | تبريد الهواء |
بت التوجيه | التعامل مع قطر 3.175 مللي متر |
بت التوجيه يحل محل الطريقة | كتيب |
نظام قياس الارتفاع بالليزر | وظيفة نفخ الفراغ قائمة بذاتها |
قدرة نظام الفراغ | 63 لتر / دقيقة |
قوة أنظف | 3HP منظف الهواء |
نظام تشغيل الكمبيوتر | نظام التشغيل Windows 10 |
معدل الطاقة | إجمالي 5KW يشمل مكنسة كهربائية |
حالة الجهاز | جديد |
تقرير الاختبار | متاح |
ضمان | سنة واحدة |
تدفق عمل آلة التوجيه التلقائي الكامل:
1. التغذية التلقائية لـ PCBA من المخزن المؤقت OK / NG.
2. يختار نظام الامتصاص PCBA ويضع اللوحة على الطاولة اليسرى.
3. يتم تثبيت PCBA على المنضدة اليسرى بواسطة نظام القفل وبدء فك اللوح.
4. يختار نظام الامتصاص PCBA ويضع اللوحة على الطاولة اليمنى في نفس الوقت.
5. يتم تثبيت PCBA على الطاولة اليمنى بواسطة نظام القفل والبدء في فك اللوح.
6. عند الانتهاء من فصل PCBA عن المنضدة اليسرى ، يقوم نظام الامتصاص بالتقاط الألواح المفردة ووضعها على ناقل التفريغ المسطح للمعالجة التالية.
7. قاطع الطحن يبدأ في قطع ألواح الطاولة اليمنى عند الانتهاء من عمل الطاولة اليسرى.
8. سيتم إلقاء نفايات ثنائي الفينيل متعدد الكلور في صندوق الخردة.
9. كرر الخطوات المذكورة أعلاه واستمر في العمل طوال الوقت.
احتياطات تشغيل جهاز التوجيه التلقائي الكامل:
1. قبل القطع ، تأكد أولاً مما إذا كان البرنامج الذي تم تحريره بواسطة المهندس صحيحًا.عندما يقوم المهندس بتحرير أو استدعاء البرنامج المستخدم من قبل ، قم بمعاينته وتحقق منه أولاً.بعد فحص برامج طاولة العمل اليمنى واليسرى للتأكد من صحتها ، يمكن للمهندس أولاً معالجة قطعة واحدة على اليسار واليمين للتأكيد.بعد التأكيد ، يمكن للمشغل تشغيله بنفسه.
2. ضع لوحة PCB المراد ختمها في الوحدة ، وحدد بوضوح الاتجاه والجانبين الأمامي والخلفي للوحة ، ثم ضعها في التثبيت ، ثم ضع عمود تحديد الموضع الخاص بالتثبيت على اللوحة ، واضغط عليه برفق باستخدام يدك لتأكيد ما إذا كانت في مكانها ، ثم قم بتغطية غطاء الوحدة ، واضغط على الزر الأخضر على اليسار أو اليمين.في هذا الوقت ، ستدخل طاولة العمل تلقائيًا إلى موضع القطع.
3. انقر فوق زر معاينة البرنامج.الزر أحمر.لاحظ ما إذا كان موضع القطع صحيحًا.بعد الفحص ، انقر فوق زر التوقف في البرنامج.بعد بضع ثوانٍ ، سيتحول اللون إلى اللون الأخضر ويتحول تلقائيًا إلى زر المعالجة.سيتم إنهاء طاولة العمل تلقائيًا.أثناء المعالجة الرسمية ، انقر فوق زر المعالجة في البرنامج لبدء المعالجة.
هيكل آلة التوجيه التلقائي الكامل:
