| Brand Name: | Winsmart |
| Model Number: | SMTL460 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-150K/set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

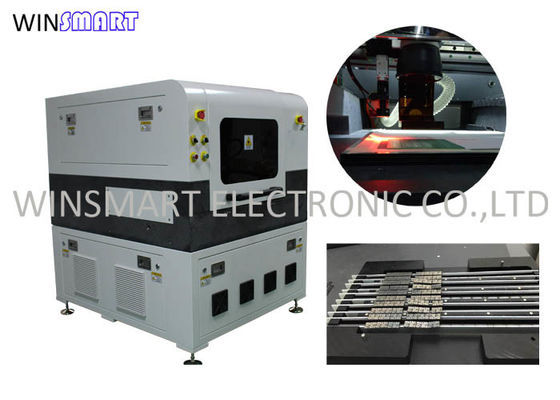

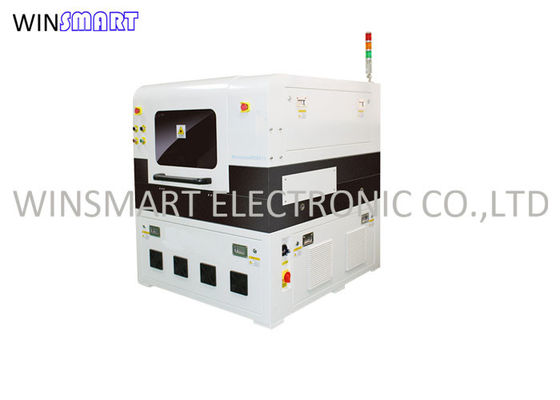

الأشعة فوق البنفسجية PCB آلة Depaneling الليزر قطع الليزر الدقة للألواح الصلبة
مقدمة:
تم دمج جهاز إزالة اللوح بالليزر PCB مع ليزر UV عالي الثبات وأفضل أداء
مولد كهرباء.
توفر هذه المعدات تركيزًا رائعًا على منطقة العمل ، ونسبة توزيع الطاقة والعاطفة الحرارية الصغيرة التي توفر عرض قطع صغير وجودة قطع عالية أثناء المعالجة.
مع طاولة محورين متطورة ووحدة تحكم في الحلقة المغلقة ، فإنها تضمن قطعًا سريعًا مع الحفاظ على حجم الميكرون من الدقة مع التكنولوجيا الحديثة لأجهزة استشعار الموضع وتطبيق التقاط الصور CCD.
عندما تصبح الألواح أرق وأصغر وأكثر تعقيدًا ، فإن هذه الطرق تعرض أجزاء ثنائي الفينيل متعدد الكلور للضغط الميكانيكي - مما يؤدي إلى كسر اللوح وخفض الإنتاجية.
عيوب حل Depaneling التقليدي:
1. انخفاض جودة التخفيضات
2. تلف ثنائي الفينيل متعدد الكلور بسبب الحطام المتراكم
3. الحاجة المستمرة للقطع والقوالب والشفرات الجديدة
4. غير مفيد للوحات <500 µ
5. قيود التصميم - عدم القدرة على قطع مركبات ثنائي الفينيل متعدد الكلور المعقدة والمتعددة الأبعاد
قطع نظيف ودقيق:
يعمل الليزر على إجراء عمليات قطع نظيفة وخالية من النتوءات ودقيقة مقابل حافة الدوائر والمكونات المهمة الأخرى - مما يؤدي إلى تحسين مرونة التصميم بشكل عام دون الإضرار بالركيزة.نظرًا لأنك لست مضطرًا إلى إعادة ترتيب الأجزاء أو شحذ الأجزاء والشفرات ، فإن أنظمة الليزر تكون أيضًا أكثر فعالية من حيث التكلفة.
تخصيص:
| الليزر | جهاز ليزر الأشعة فوق البنفسجية ذو الحالة الصلبة الذي يضخه الصمام الثنائي Q |
| الطول الموجي بالليزر | 355 نانومتر |
| مصدر الليزر | Optowave UV 15W @ 30KHz |
| تحديد المواقع بدقة منضدة العمل للمحرك الخطي | ± 2 ميكرومتر |
| دقة التكرار لمنضدة العمل للمحرك الخطي | ± 1 ميكرومتر |
| مجال العمل الفعال | 460mmx460mm (قابل للتخصيص) |
| سرعة المسح | 2500 مم / ثانية (حد أقصى) |
| مجال العمل | 40 ملم إلى 40 ملم |
تفاصيل:
|
|
| Brand Name: | Winsmart |
| Model Number: | SMTL460 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-150K/set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |
الأشعة فوق البنفسجية PCB آلة Depaneling الليزر قطع الليزر الدقة للألواح الصلبة
مقدمة:
تم دمج جهاز إزالة اللوح بالليزر PCB مع ليزر UV عالي الثبات وأفضل أداء
مولد كهرباء.
توفر هذه المعدات تركيزًا رائعًا على منطقة العمل ، ونسبة توزيع الطاقة والعاطفة الحرارية الصغيرة التي توفر عرض قطع صغير وجودة قطع عالية أثناء المعالجة.
مع طاولة محورين متطورة ووحدة تحكم في الحلقة المغلقة ، فإنها تضمن قطعًا سريعًا مع الحفاظ على حجم الميكرون من الدقة مع التكنولوجيا الحديثة لأجهزة استشعار الموضع وتطبيق التقاط الصور CCD.
عندما تصبح الألواح أرق وأصغر وأكثر تعقيدًا ، فإن هذه الطرق تعرض أجزاء ثنائي الفينيل متعدد الكلور للضغط الميكانيكي - مما يؤدي إلى كسر اللوح وخفض الإنتاجية.
عيوب حل Depaneling التقليدي:
1. انخفاض جودة التخفيضات
2. تلف ثنائي الفينيل متعدد الكلور بسبب الحطام المتراكم
3. الحاجة المستمرة للقطع والقوالب والشفرات الجديدة
4. غير مفيد للوحات <500 µ
5. قيود التصميم - عدم القدرة على قطع مركبات ثنائي الفينيل متعدد الكلور المعقدة والمتعددة الأبعاد
قطع نظيف ودقيق:
يعمل الليزر على إجراء عمليات قطع نظيفة وخالية من النتوءات ودقيقة مقابل حافة الدوائر والمكونات المهمة الأخرى - مما يؤدي إلى تحسين مرونة التصميم بشكل عام دون الإضرار بالركيزة.نظرًا لأنك لست مضطرًا إلى إعادة ترتيب الأجزاء أو شحذ الأجزاء والشفرات ، فإن أنظمة الليزر تكون أيضًا أكثر فعالية من حيث التكلفة.
تخصيص:
| الليزر | جهاز ليزر الأشعة فوق البنفسجية ذو الحالة الصلبة الذي يضخه الصمام الثنائي Q |
| الطول الموجي بالليزر | 355 نانومتر |
| مصدر الليزر | Optowave UV 15W @ 30KHz |
| تحديد المواقع بدقة منضدة العمل للمحرك الخطي | ± 2 ميكرومتر |
| دقة التكرار لمنضدة العمل للمحرك الخطي | ± 1 ميكرومتر |
| مجال العمل الفعال | 460mmx460mm (قابل للتخصيص) |
| سرعة المسح | 2500 مم / ثانية (حد أقصى) |
| مجال العمل | 40 ملم إلى 40 ملم |
تفاصيل:
