تفاصيل المنتج:
|
| اللون: | الأبيض | مادة ثنائي الفينيل متعدد الكلور: | FR4 ، الألومنيوم |
|---|---|---|---|
| سمك ثنائي الفينيل متعدد الكلور: | 0.8-3.0 مم | الميزة: | طاولات مزدوجة |
| دقة القطع: | ± 0.05 مم | ماكس حجم ثنائي الفينيل متعدد الكلور: | 320 × 320 ملم |
| السمة: | قطع علوي | سرعة القطع: | 1-100 مم / ثانية |
| منظف: | نظام فراغ أعلى وأسفل اختياري | اسم المنتج: | آلة التوجيه PCB Depaneling |
| إبراز: | 6KG / Cm2 PCB Depaneling Router Machine,FR4 PCB Depaneling Router,CCD PCB Board Cut Machine |
||

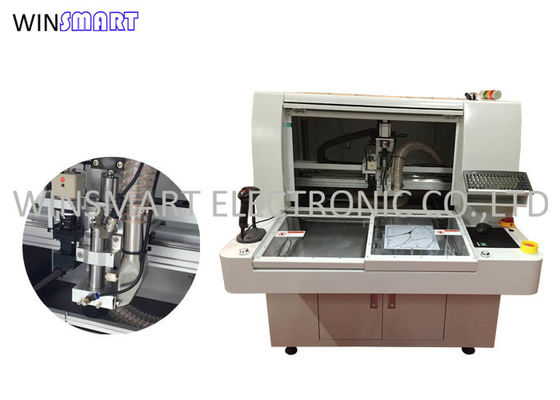

6KG / Cm2 نظام CCD المرئي الهوائي أعلى مكنسة التنظيف الكهربائية PCB Depaneling Router
جهاز توجيه تحويل اللوحات PCB Depaneling Router هو آلة متقدمة مصممة لتحويل اللوحات PCB بدقة وكفاءة.يتضمن نظام CCD بصري (جهاز تشغيل مقترب) للتحديد الدقيق وآلية تنظيف الفراغ العلوي لإزالة الحطامهذه الآلة تضمن قطع عالية الجودة وتحافظ على النظافة أثناء عملية التفريغ ، مما يجعلها مناسبة لبيئات تصنيع PCB المطالبة.
خصائص جهاز التوجيه الخاص بـ PCB Depaneling:
المواصفات الخاصة بجهاز التوجيه الخاص بإزالة لوحات الألواح:
| بشكل عام | |
| الأبعاد ((W*D*H) | 1250mm*1650mm*1450mm |
| الوزن | 750 كجم |
| تحويل الارتفاع | 60~110ملم |
| معالجة | |
| نوع المحرك | سلسلة جياباو |
| إمكانية تكرار تحديد الموقع | 0.001ملم |
| مساحة عمل المحور ((max)) | 650mm*560mm*50mm |
| محطة العمل | |
| تثبيت PCB | المعيار، التخصص |
| تحميل / تفريغ PCB | الدليل |
| الحجم الأقصى لـ PCB | 320*320ملم |
| سمك PCB (حد أقصى) | 5 ملم |
| التثبيت | |
| أجهزة التثبيت الصلب | تخصيص صناعة الأجهزة |
| تثبيت التثبيت | الآلات |
| محرك العجلة | |
| القوة | 150 واط |
| الفولاذ | 60000دورة/دقيقة |
| حماية | التبريد الذاتي / الرياح |
| تغيير القطع | التخصص |
| قدرة التوجيه | |
| سرعة القطع ((max.) | 80 ملم/ثانية |
| سرعة القيادة ((max.) | 2500ملم/ثانية |
| دقة القطع | 0.01ملم |
| نظام الفراغ | |
| قوة الفراغ | 3.5KW AC 380V |
| الفراغ | الرصاص |
| المرافق | |
| القوة | 2.0KW AC380V |
| إمدادات الهواء | 4-6KG/cm2 |
| البرمجة | |
| تحرير البرنامج | في الصف |
| تعديل الوظيفة | خط، قوس، دائرة، منحنى يو |
| تخزين البرامج | القرص الصلب |
| نظام الرؤية | لون SONE CCD |
| قطع الطحن | (أوتو) |
| إعداد الفراغ | (أوتو) |
| مراقبي العملية | |
| مؤشر | مؤشر حالة الجهاز |
| فحص الأدوات | عمر أداة الكشف التلقائي، استخدام اختبار الوقت |
| حماية المحرك | لديها وظيفة حماية من الإفراط في الحرارة والإفراط في الحمل والجهد المنخفض |
| فحص المحرك فوق الحمولة | لديك زيادة في الحمل، والخط هو طبيعي، وظيفة حماية منخفضة الجهد |
| وقت استخدام الأداة | عمر أداة الكشف التلقائي |
| بيانات إحصائية | نموذج لوحة منفصلة، عدد منفصل، طرق مختلفة للحساب |
| سجل الأخطاء | البرنامج يسجل تلقائيًا جميع الإنذارات في ذاكرة الآلات |
| III. الدقة | |
| دقة المحور | 0.001ملم |
| دقة القطع | 0.1ملم |
| IV. السلامة | |
| حماية منطقة العمل | مع أربعة حماية مختومة |
| جهاز استشعار الباب | جهاز استشعار مفاتيح الباب الأمامي والخلفي (اختياري) |
| زر توقف الطلب |

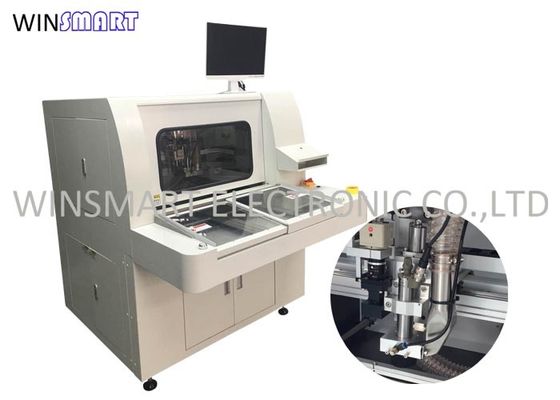

تفاصيل جهاز التوجيه
تطبيقات الـ PCB Depaneling Router:
نظام CCD البصري أعلى التنظيف الفراغ PCB Depaneling راوتر مناسب لتطبيقات مختلفة في صناعة تصنيع الأقراص الرقمية، بما في ذلك:
حزمة آلة تصفية لوحة PCB:
أسئلة شائعة حول جهاز التوجيه
1.أ: ما هو عمر بت التوجيه؟
س:150-300 متر.
2هل يمكن لهذا الطراز قطع لوحات الألومنيوم؟
السؤال: نعم، يمكن.
3ماذا عن تحديد موقع الـ (بي سي بي) ؟
س: استخدمي الجهاز المخصص للموقع.
4.أ: ما هو المغزل لجهاز التوجيه PCB في الخط؟
السؤال: ألمانيا SycoTec 4025.
5كيفية حزمها؟
السؤال: يتم تعبئة جهاز التوجيه والنظافة في علبة خشبية منفصلة بعد التفريغ.
6.أ:هل التثبيت والتدريب في الموقع متاحين؟
السؤال: نعم، هو متاح.
7ما هي شروط التسليم؟
س: نحن نقبل العمل السابق ، FOB ، CIF ، DDU ، DDP ، الخ
