| Brand Name: | Winsmart |
| Model Number: | SMTL600 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-150K/set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

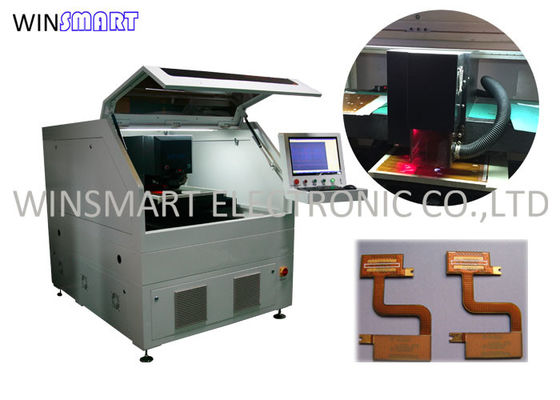

FPC Laser PCB Depaneling Machine Clean and Precaneling System
مواد المعالجة المناسبة:
1. لوحات الدوائر المرنة ، لوحات الدوائر الصلبة ، معالجة اللوحة الفرعية للوحة الدائرة الصلبة المرنة.
2. تم تركيب مكون معالجة اللوحة الفرعية للوحة الدائرة الكهربائية المرنة والصلبة.
3. رقائق نحاسية رقيقة ، لوح لاصق حساس للضغط (PSA) ، فيلم أكريليك ، غشاء طلاء بوليميد.
4. سمك 0.6 مم أو أقل دقة قطع السيراميك والتقطيع.مجموعة متنوعة من قطع المواد الأساسية (السيليكون ، السيراميك ، الزجاج ، إلخ)
5. نقش دقيق لأغشية وظيفية مختلفة ، غشاء عضوي وقطع دقيق أخرى.
6. البوليمر: بوليميد ، بولي كربونات ، بولي ميثيل ميثاكريلات ، FR-4 ، PP ، إلخ.
7. الفيلم الوظيفي: الذهب ، الفضة ، النحاس ، التيتانيوم ، الألمنيوم ، الكروم ، ITO ، السيليكون ، السيليكون متعدد البلورات ، السيليكون غير المتبلور وأكسيد المعدن.
8. مادة هشة: السيليكون أحادي البلورية ، السيليكون متعدد الكريستالات ، السيراميك والياقوت.
تخصيص:
| الليزر | جهاز الليزر فوق البنفسجي ذو الحالة الصلبة الذي يضخه الصمام الثنائي Q |
| الطول الموجي بالليزر | 355 نانومتر |
| مصدر الليزر | Optowave UV 15W @ 30KHz |
| تحديد المواقع بدقة منضدة العمل للمحرك الخطي | ± 2 ميكرومتر |
| دقة التكرار لمنضدة العمل للمحرك الخطي | ± 1 ميكرومتر |
| مجال العمل الفعال | 600 مم × 600 مم (قابلة للتخصيص) |
| سرعة المسح | 2500 مم / ثانية (حد أقصى) |
| مجال العمل | 40 ملم إلى 40 ملم |
سمات:
لا يوجد ضغط ميكانيكي
انخفاض تكاليف الأدوات
جودة عالية للقطع
لا مستهلكات
تتيح تغييرات البرامج البسيطة إجراء تغييرات على التطبيق
عرض:
الأسئلة الشائعة حول آلة إزالة لوحة PCB بالليزر:
س: ما نوع مركبات ثنائي الفينيل متعدد الكلور القابلة للتطبيق لاستخدام هذا الجهاز؟
ج: لوحات FPC و FR4 ، تغطي لوحات درجة v وعلامات التبويب.
س: ما هو رأس الليزر للآلة؟
ج: نحن نستخدم ليزر الولايات المتحدة الأمريكية Optowave.
س: ما نوع مصدر الليزر الذي تقدمه؟
ج: أخضر ، CO2 ، UV و picosecond.
س: ما هي سرعة القطع؟
ج: يعتمد ذلك على متطلبات مادة ثنائي الفينيل متعدد الكلور وسمكها وتأثير القطع.
س: هل يسبب الغبار اثناء التقطيع؟
ج: لا يوجد غبار ، ولكن دخان ، تأتي الماكينة مع نظام عادم ومبرد مياه
|
| Brand Name: | Winsmart |
| Model Number: | SMTL600 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-150K/set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |
FPC Laser PCB Depaneling Machine Clean and Precaneling System
مواد المعالجة المناسبة:
1. لوحات الدوائر المرنة ، لوحات الدوائر الصلبة ، معالجة اللوحة الفرعية للوحة الدائرة الصلبة المرنة.
2. تم تركيب مكون معالجة اللوحة الفرعية للوحة الدائرة الكهربائية المرنة والصلبة.
3. رقائق نحاسية رقيقة ، لوح لاصق حساس للضغط (PSA) ، فيلم أكريليك ، غشاء طلاء بوليميد.
4. سمك 0.6 مم أو أقل دقة قطع السيراميك والتقطيع.مجموعة متنوعة من قطع المواد الأساسية (السيليكون ، السيراميك ، الزجاج ، إلخ)
5. نقش دقيق لأغشية وظيفية مختلفة ، غشاء عضوي وقطع دقيق أخرى.
6. البوليمر: بوليميد ، بولي كربونات ، بولي ميثيل ميثاكريلات ، FR-4 ، PP ، إلخ.
7. الفيلم الوظيفي: الذهب ، الفضة ، النحاس ، التيتانيوم ، الألمنيوم ، الكروم ، ITO ، السيليكون ، السيليكون متعدد البلورات ، السيليكون غير المتبلور وأكسيد المعدن.
8. مادة هشة: السيليكون أحادي البلورية ، السيليكون متعدد الكريستالات ، السيراميك والياقوت.
تخصيص:
| الليزر | جهاز الليزر فوق البنفسجي ذو الحالة الصلبة الذي يضخه الصمام الثنائي Q |
| الطول الموجي بالليزر | 355 نانومتر |
| مصدر الليزر | Optowave UV 15W @ 30KHz |
| تحديد المواقع بدقة منضدة العمل للمحرك الخطي | ± 2 ميكرومتر |
| دقة التكرار لمنضدة العمل للمحرك الخطي | ± 1 ميكرومتر |
| مجال العمل الفعال | 600 مم × 600 مم (قابلة للتخصيص) |
| سرعة المسح | 2500 مم / ثانية (حد أقصى) |
| مجال العمل | 40 ملم إلى 40 ملم |
سمات:
لا يوجد ضغط ميكانيكي
انخفاض تكاليف الأدوات
جودة عالية للقطع
لا مستهلكات
تتيح تغييرات البرامج البسيطة إجراء تغييرات على التطبيق
عرض:
الأسئلة الشائعة حول آلة إزالة لوحة PCB بالليزر:
س: ما نوع مركبات ثنائي الفينيل متعدد الكلور القابلة للتطبيق لاستخدام هذا الجهاز؟
ج: لوحات FPC و FR4 ، تغطي لوحات درجة v وعلامات التبويب.
س: ما هو رأس الليزر للآلة؟
ج: نحن نستخدم ليزر الولايات المتحدة الأمريكية Optowave.
س: ما نوع مصدر الليزر الذي تقدمه؟
ج: أخضر ، CO2 ، UV و picosecond.
س: ما هي سرعة القطع؟
ج: يعتمد ذلك على متطلبات مادة ثنائي الفينيل متعدد الكلور وسمكها وتأثير القطع.
س: هل يسبب الغبار اثناء التقطيع؟
ج: لا يوجد غبار ، ولكن دخان ، تأتي الماكينة مع نظام عادم ومبرد مياه
