| Brand Name: | Winsmart |
| Model Number: | SMTL460 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-150K/set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

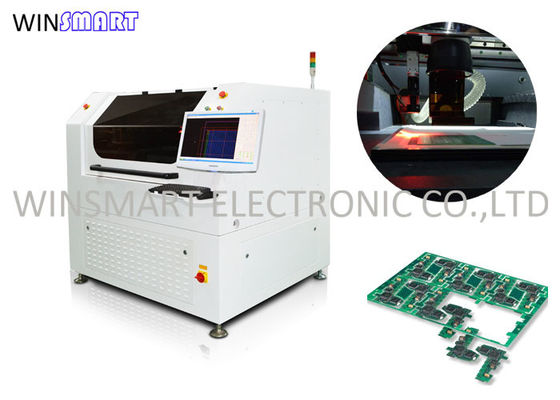

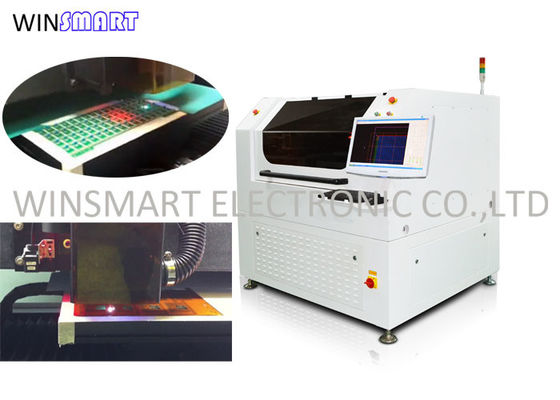

آلات SMT Depaneler PCB لقطع الليزر للوحة الدوائر المطبوعة
مزايا آلة القطع بالليزر PCB:
1. يتم التحكم في عملية الليزر بالكامل بواسطة البرنامج.تؤخذ المواد المتغيرة أو ملامح القطع في الاعتبار بسهولة عن طريق تكييف معلمات المعالجة ومسارات الليزر.ليست هناك حاجة أيضًا إلى مراعاة أوقات إعادة التجهيز أثناء تغيير الإنتاج.
2. لا تحدث ضغوط ميكانيكية أو حرارية ملحوظة.يتم استخراج منتجات الاجتثاث عن طريق الشفط مباشرة في قناة القطع.وبالتالي يمكن معالجة حتى الركائز الحساسة بدقة.
3. يتطلب شعاع الليزر فقط بضعة ميكرومتر كقناة قطع.وبالتالي يمكن وضع المزيد من المكونات على لوحة.
4. يفرق برنامج النظام بين عمليات الإنتاج والإعداد التي تقلل بشكل كبير حالات التشغيل الخاطئ.
مواصفات آلة القطع بالليزر PCB:
| الليزر | جهاز ليزر الأشعة فوق البنفسجية ذو الحالة الصلبة الذي يضخه الصمام الثنائي Q |
| الطول الموجي بالليزر | 355 نانومتر |
| مصدر الليزر | Optowave UV 15W @ 30KHz |
| تحديد المواقع بدقة منضدة العمل للمحرك الخطي | ± 2 ميكرومتر |
| دقة التكرار لمنضدة العمل للمحرك الخطي | ± 1 ميكرومتر |
| مجال العمل الفعال | 460mmx460mm (قابل للتخصيص) |
| سرعة المسح | 2500 مم / ثانية (حد أقصى) |
| مجال العمل | 40 ملم إلى 40 ملم |
مبدأ عمل آلة القطع بالليزر PCB:
عرض ورشة عمل آلة القطع بالليزر PCB:
التعليمات:
س: ما نوع مركبات ثنائي الفينيل متعدد الكلور القابلة للتطبيق لاستخدام هذا الجهاز؟
ج: لوحات FPC و FR4 ، تغطي لوحات درجة v وعلامات التبويب.
س: ما هو رأس الليزر للآلة؟
ج: نحن نستخدم ليزر الولايات المتحدة الأمريكية Optowave.
س: ما نوع مصدر الليزر الذي تقدمه؟
ج: أخضر ، CO2 ، UV و picosecond.
س: ما هي سرعة القطع؟
ج: يعتمد ذلك على متطلبات مادة ثنائي الفينيل متعدد الكلور وسمكها وتأثير القطع.
س: هل يسبب الغبار اثناء التقطيع؟
ج: لا يوجد غبار ، ولكن دخان ، تأتي الماكينة مع نظام عادم ومبرد مياه
|
|
| Brand Name: | Winsmart |
| Model Number: | SMTL460 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-150K/set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |
آلات SMT Depaneler PCB لقطع الليزر للوحة الدوائر المطبوعة
مزايا آلة القطع بالليزر PCB:
1. يتم التحكم في عملية الليزر بالكامل بواسطة البرنامج.تؤخذ المواد المتغيرة أو ملامح القطع في الاعتبار بسهولة عن طريق تكييف معلمات المعالجة ومسارات الليزر.ليست هناك حاجة أيضًا إلى مراعاة أوقات إعادة التجهيز أثناء تغيير الإنتاج.
2. لا تحدث ضغوط ميكانيكية أو حرارية ملحوظة.يتم استخراج منتجات الاجتثاث عن طريق الشفط مباشرة في قناة القطع.وبالتالي يمكن معالجة حتى الركائز الحساسة بدقة.
3. يتطلب شعاع الليزر فقط بضعة ميكرومتر كقناة قطع.وبالتالي يمكن وضع المزيد من المكونات على لوحة.
4. يفرق برنامج النظام بين عمليات الإنتاج والإعداد التي تقلل بشكل كبير حالات التشغيل الخاطئ.
مواصفات آلة القطع بالليزر PCB:
| الليزر | جهاز ليزر الأشعة فوق البنفسجية ذو الحالة الصلبة الذي يضخه الصمام الثنائي Q |
| الطول الموجي بالليزر | 355 نانومتر |
| مصدر الليزر | Optowave UV 15W @ 30KHz |
| تحديد المواقع بدقة منضدة العمل للمحرك الخطي | ± 2 ميكرومتر |
| دقة التكرار لمنضدة العمل للمحرك الخطي | ± 1 ميكرومتر |
| مجال العمل الفعال | 460mmx460mm (قابل للتخصيص) |
| سرعة المسح | 2500 مم / ثانية (حد أقصى) |
| مجال العمل | 40 ملم إلى 40 ملم |
مبدأ عمل آلة القطع بالليزر PCB:
عرض ورشة عمل آلة القطع بالليزر PCB:
التعليمات:
س: ما نوع مركبات ثنائي الفينيل متعدد الكلور القابلة للتطبيق لاستخدام هذا الجهاز؟
ج: لوحات FPC و FR4 ، تغطي لوحات درجة v وعلامات التبويب.
س: ما هو رأس الليزر للآلة؟
ج: نحن نستخدم ليزر الولايات المتحدة الأمريكية Optowave.
س: ما نوع مصدر الليزر الذي تقدمه؟
ج: أخضر ، CO2 ، UV و picosecond.
س: ما هي سرعة القطع؟
ج: يعتمد ذلك على متطلبات مادة ثنائي الفينيل متعدد الكلور وسمكها وتأثير القطع.
س: هل يسبب الغبار اثناء التقطيع؟
ج: لا يوجد غبار ، ولكن دخان ، تأتي الماكينة مع نظام عادم ومبرد مياه
