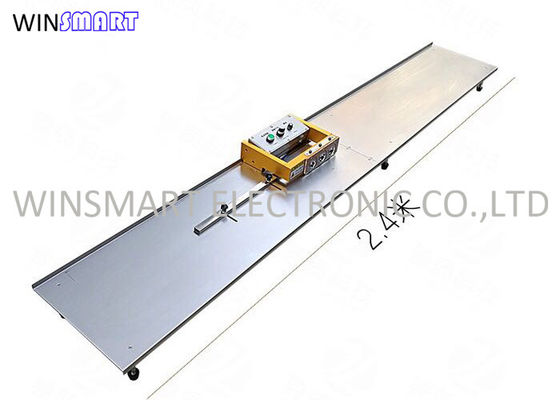

آلة تحديد الدرجات الآلية ذات السرعة العالية للوحة PCB V آلة قطع الخروط V

ماكينة قطع الخروط V نظرة عامة:

فاصل PCB ، المعروف أيضًا باسم آلة تحديد PCB أو آلة قطع PCB ،هي أداة متخصصة تستخدم في تصنيع الإلكترونيات لفصل لوحات الدوائر المطبوعة الفردية (PCBs) من لوحة أو مجموعة PCB أكبر.

تم تصميم منفصل PCB لقطع أو تسجيل أو فصل PCBs من لوحة أو صف بعد الانتهاء من عمليات التجميع واللحام.هذه الآلة حاسمة للإنتاج الضخم حيث يتم تصنيع PCBs في ألواح ومن ثم فصلها إلى وحدات فردية لمزيد من المعالجة أو التجميع.

خصائص آلة قطع الخروط V:

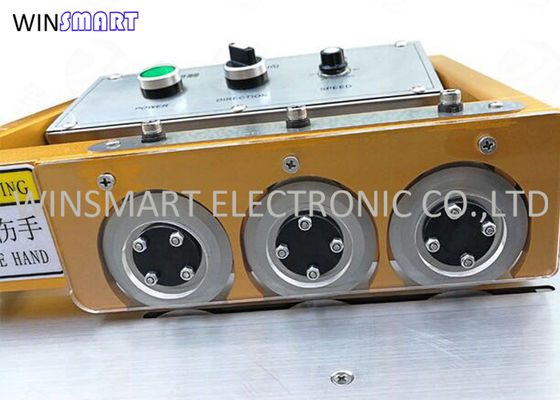

1. مع طريقة القطع الفريدة ، يتم قطع لوحة الدائرة بواسطة ستة شفرات. إنها مجموعة تتكون من شفرة واحدة أعلى وشفرة واحدة السفلية ، وهي أيضًا وحدة قطع. هناك A ، B ، C ، ثلاث مجموعات.يتم تقسيم عملية القطع بأكملها إلى ثلاث مراحل من شفرة المجموعة A التي تقطع 40 ٪ من اللوحة ثم إلى شفرة المجموعة Bو 20% الأخيرة يتم قطعها بواسطة شفرة المجموعة جانخفض التوتر الناتج أثناء عملية القطع بأكثر من 80٪ مقارنة مع القطع التقليدي في وقت واحدوبالتالي حافة اللوحة و سطحها ناعمة جدا دون تشويه.

في الوقت الحاضر ، هي الآلة الوحيدة التي يمكن أن تضمن لوحة الألومنيوم دون تشوه بعد القطع.

2بسبب القطع المتعدد، عملية القطع سلسة جدا ويحسن إلى حد كبير قدرة وضع V-CUT خندق.

حتى لو كان مع فتحة ضحلة V-CUT خندق اللوحة لن تقفز من الشفرة، وتجنب الضرر.

3لأن قوة القطع للشفرة صغيرة. مع مواد الفولاذ عالية السرعة التي يتم استيرادها من اليابان.ويمكن أن تكون مدة الحياة سنة واحدة أو أكثر عند قطع لوح الألومنيوم.

4يتم معايرة جميع شفرات القطع بواسطة جهاز قياس تداخل الليزر مزدوج التردد.التأكد من أن السكين الأخير يمكن بدقة مواصلة قطع في الفتحات التي قطع بالفعل من قبل السكين السابق.تتراجع طرف السكين أقل من 0.02ملم.ضمان جودة قطع مثالية.

مواصفات آلة قطع الخروط V:

وظيفة آلة قطع الخروط:

الوظيفة الرئيسية لفصل PCB هي فصل PCB الفردية بدقة ونظافة من لوحة أو صف. فيما يلي الوظائف الرئيسية لفصل PCB:

1. قطع دقيق: مفصلات PCB توفر قطع دقيق أو حفرة لوحة PCB لفصل لوحات فردية دون إتلاف المكونات أو الدوائر على اللوحات.

2. إزالة اللوحات بكفاءة: من خلال أتمتة عملية إزالة الألواح ، يزيد منفصلات PCB من الكفاءة والإنتاج في التصنيع الإلكتروني عن طريق فصل PCB بسرعة ودقة بكميات كبيرة.

3. انخفاض التوتر: فصل PCBs باستخدام آلة مخصصة يقلل من الإجهاد على اللوحات والمكونات مقارنة مع طرق الفصل اليدوي ، مما يقلل من خطر التلف أثناء عملية إزالة اللوحات.

4. التنوع: يمكن لفاصلات PCB التعامل مع أنواع مختلفة من PCB ، بما في ذلك PCBات صلبة ومرنة وصلبة ، مما يجعلها أدوات متعددة الاستخدامات لمتطلبات التصنيع المختلفة.

5. إنتاجية عالية: يمكن لهذه الآلات معالجة لوحات PCB متعددة في فترة زمنية قصيرة ، مما يسمح بإنتاج حجم كبير وتحسين كفاءة التصنيع.

6. تحسين مراقبة الجودة: أجهزة فصل PCB تضمن الفصل المتسق والدقيق لـ PCB ، مما يسهم في التحكم الكلي في الجودة وتقليل احتمال وجود عيوب في عملية التصنيع.

العبوة:
