| Brand Name: | Winsmart |
| Model Number: | SMTS11 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-10000/Set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

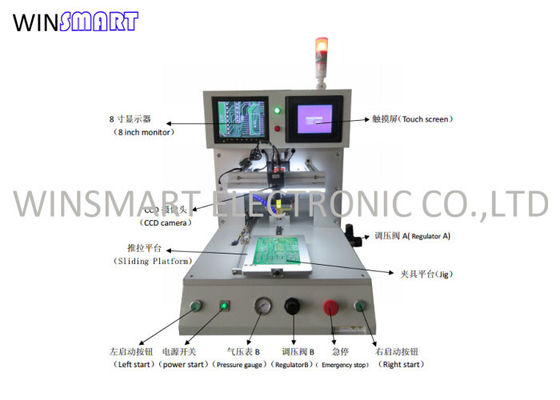

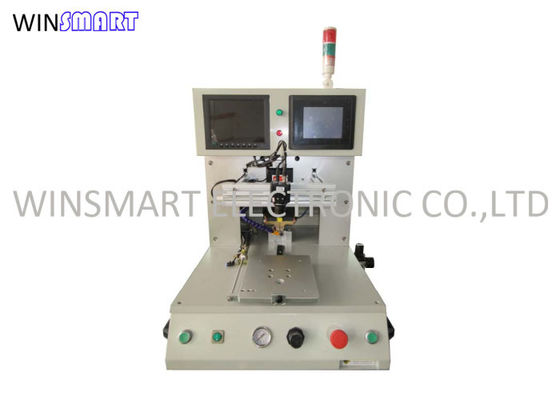

نبضة الحرارة الرابطة آلة FFC إلى PCB الساخن شريط معدات لحام
نبض آلة الربط الحراريمبدأ:
يوفر مصدر طاقة الشريط الساخن التيار لتسخين الترمود الذي يتميز بمقاومة عالية مثل W ، Mo ، Ti.ترتفع درجة الحرارة إلى قيمة معينة لإذابة TIN واللحام ، عندما تنخفض درجة الحرارة ، يتم توصيل قطعة العمل بواسطة TIN.يعمل الضغط خلال جميع العمليات ويتم التحكم في درجة الحرارة بدقة عن طريق مزود الطاقة العاكس IGBT.
ميزات آلة الربط الحراري النبضي:
1. وفقا للمنتجات المختلفة ، درجة حرارة اختيارية لاختيارك.
2. رأس حراري فريد من نوعه ، يضمن متوسط الضغط
3. لديه وظيفة فراغ ، أسهل للتعديل وتحديد المواقع.
4. NC درجة الحرارة ، واضحة وعالية الدقة
5. مع مقياس الضغط الرقمي ، يمكن ضبط نطاق الضغط مسبقًا.
6. مراقبة الحواسيب الصغيرة ، دقة عالية ومستقرة.
7. منحنى قابل للبرمجة بما في ذلك درجة حرارة لحام ما قبل التسخين وانحسار التدفق.
8. مناسبة لجميع أنواع عالية الكثافة TAB ، TCP والضغط على لحام ضغط اللحام FPC ، FFC و PCB.
9. تحكم دقيق PID ، زاوية المرحلة تحل محل محرك النبض.
10. أقل ليبراسيون ، ضوضاء أقل ، تجنب تذبذب الجهد
11. عرض بيانات منحنى درجة الحرارة ودرجة الحرارة في الوقت الحقيقي.
12. بيانات إدخال شاشة اللمس ، تبسيط العملية.
تطبيق آلة الربط الحراري النبضي:
لمجموعة متنوعة من تجعيد لحام TAB و TCP عالي الكثافة و FPC و FFC و PCB.
مواصفات آلة الربط الحراري النبضي:
| حجم الآلة | 590 × 640 × 620 مم |
| منطقة العمل | ماكس 200 * 170 ملم |
| وزن الآلة | 89 كجم |
| ضغط هواء العمل | 0.6-0.8 ميجا باسكال |
| كمية التركيبات | 1 |
| حجم رأس Thermode | ماكس 40 * 3 مم |
| دقة اللحام | الملعب 0.2 مم |
| وقت الضغط | 1 ~ 99.9 ثانية |
| إعدادات درجة الحرارة | RT ~ 500 التسامح ± 5 ℃ |
| ضغط اللحام | 1 ~ 20 كجم |
| إعدادات درجة الحرارة | اثنين |
| بيئة العمل | 10-60 ، 40٪ -95٪ |
| مزود الطاقة | AC220V ± 10٪ 50 هرتز ، 2200 واط |
| وضع المحاذاة | CCD + شاشة LCD |
| وضع التغذية | يدوي |
| وضع البدء | زر البداية الصحافة |
| منصة الدوران | التحكم في الاسطوانة ، والتسامح <0.02 مم |
نبض آلة الربط الحراري أسئلة وأجوبة:
س: ما هو وقت دورة اللحام؟
ج: 5-15 ثانية.
س: هل هناك متطلبات خاصة؟
ج: يجب تطبيق معجون اللحام على الفوط قبل اللحام.
س: ما هو دقيقة دبوس الملعب؟
ج: 0.15 مم
س: ما هي مادة رأس الحرارة؟
ج: سبيكة الموليبدينوم.
س: كيفية الحفاظ على رأس الحرارة؟
ج: يرجى تنظيف رأس الترمود كل يوم وتأكد من تسطيحها بواسطة المطحنة.
|
|
| Brand Name: | Winsmart |
| Model Number: | SMTS11 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-10000/Set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |
نبضة الحرارة الرابطة آلة FFC إلى PCB الساخن شريط معدات لحام
نبض آلة الربط الحراريمبدأ:
يوفر مصدر طاقة الشريط الساخن التيار لتسخين الترمود الذي يتميز بمقاومة عالية مثل W ، Mo ، Ti.ترتفع درجة الحرارة إلى قيمة معينة لإذابة TIN واللحام ، عندما تنخفض درجة الحرارة ، يتم توصيل قطعة العمل بواسطة TIN.يعمل الضغط خلال جميع العمليات ويتم التحكم في درجة الحرارة بدقة عن طريق مزود الطاقة العاكس IGBT.
ميزات آلة الربط الحراري النبضي:
1. وفقا للمنتجات المختلفة ، درجة حرارة اختيارية لاختيارك.
2. رأس حراري فريد من نوعه ، يضمن متوسط الضغط
3. لديه وظيفة فراغ ، أسهل للتعديل وتحديد المواقع.
4. NC درجة الحرارة ، واضحة وعالية الدقة
5. مع مقياس الضغط الرقمي ، يمكن ضبط نطاق الضغط مسبقًا.
6. مراقبة الحواسيب الصغيرة ، دقة عالية ومستقرة.
7. منحنى قابل للبرمجة بما في ذلك درجة حرارة لحام ما قبل التسخين وانحسار التدفق.
8. مناسبة لجميع أنواع عالية الكثافة TAB ، TCP والضغط على لحام ضغط اللحام FPC ، FFC و PCB.
9. تحكم دقيق PID ، زاوية المرحلة تحل محل محرك النبض.
10. أقل ليبراسيون ، ضوضاء أقل ، تجنب تذبذب الجهد
11. عرض بيانات منحنى درجة الحرارة ودرجة الحرارة في الوقت الحقيقي.
12. بيانات إدخال شاشة اللمس ، تبسيط العملية.
تطبيق آلة الربط الحراري النبضي:
لمجموعة متنوعة من تجعيد لحام TAB و TCP عالي الكثافة و FPC و FFC و PCB.
مواصفات آلة الربط الحراري النبضي:
| حجم الآلة | 590 × 640 × 620 مم |
| منطقة العمل | ماكس 200 * 170 ملم |
| وزن الآلة | 89 كجم |
| ضغط هواء العمل | 0.6-0.8 ميجا باسكال |
| كمية التركيبات | 1 |
| حجم رأس Thermode | ماكس 40 * 3 مم |
| دقة اللحام | الملعب 0.2 مم |
| وقت الضغط | 1 ~ 99.9 ثانية |
| إعدادات درجة الحرارة | RT ~ 500 التسامح ± 5 ℃ |
| ضغط اللحام | 1 ~ 20 كجم |
| إعدادات درجة الحرارة | اثنين |
| بيئة العمل | 10-60 ، 40٪ -95٪ |
| مزود الطاقة | AC220V ± 10٪ 50 هرتز ، 2200 واط |
| وضع المحاذاة | CCD + شاشة LCD |
| وضع التغذية | يدوي |
| وضع البدء | زر البداية الصحافة |
| منصة الدوران | التحكم في الاسطوانة ، والتسامح <0.02 مم |
نبض آلة الربط الحراري أسئلة وأجوبة:
س: ما هو وقت دورة اللحام؟
ج: 5-15 ثانية.
س: هل هناك متطلبات خاصة؟
ج: يجب تطبيق معجون اللحام على الفوط قبل اللحام.
س: ما هو دقيقة دبوس الملعب؟
ج: 0.15 مم
س: ما هي مادة رأس الحرارة؟
ج: سبيكة الموليبدينوم.
س: كيفية الحفاظ على رأس الحرارة؟
ج: يرجى تنظيف رأس الترمود كل يوم وتأكد من تسطيحها بواسطة المطحنة.
