| Brand Name: | Winsmart |
| Model Number: | SMTR17 |
| MOQ: | 1 مجموعة |
| السعر: | USD20000-80000 |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | T / T ، L / C ، ويسترن يونيون |
PCB Router Cutter PCB Depanelization Method لـ 0.6-2.5mm لوحات التوجيه
وصف:
SMTR17 هو نوع من المعدات التي تستخدم بشكل أساسي قاطعة طحن تعمل بسرعة عالية لفصل ثنائي الفينيل متعدد الكلور متعدد التوصيلات وفقًا لمسار التحرير المسبق.يمكن أن يحل محل عيوب القطع أو القطع اليدوي للقطع أو الدفع ، وتحسين جودة المنتج وتقليل معدل الخردة.يعتمد هذا الجهاز أحدث نظام تشغيل مع واجهة بين الإنسان والآلة.يمكن تعديل مسار القطع عن طريق تعليم وتحرير CCD عالي البكسل ، ويمكن أيضًا تعديله خطوة بخطوة.باستخدام المنصة الدوارة كجهاز تحميل وتفريغ لثنائي الفينيل متعدد الكلور ، يمكن تقليل وقت الخمول للآلة بشكل فعال ، ويمكن تحقيق كفاءة الإنتاج المثالية.
ميزات جهاز التوجيه PCB:
1. مجهزة بعدسة مكبرة CCD ملونة عالية البكسل ، وظيفة محاكاة التدريس والتحرير للبرنامج المساعد ، دقة أكثر دقة وصورة أوضح.
2. مراقبة عمر الأداة: بعد قطع مسافة معينة ، سيرتفع / يهبط قاطع الطحن تلقائيًا إلى موضع حافة القطع التي لم يتم قطعها.صعودا وهبوطا
يمكن ضبط المسافة والأوقات بحرية وفقًا لطول حافة القطع ، وذلك لإطالة عمر قاطع الطحن.
3. تصميم باب الأمان الشفاف يجعل عملية المعالجة واضحة في لمحة.يُفتح الباب ويتوقف لمنع الحوادث أثناء المعالجة ، مما يوفر بيئة تشغيل آمنة للمستخدمين
4. نظام تحديد المواقع والتصحيح الأوتوماتيكي ، عرض المسار المتحرك والتتبع ، وظيفة تصحيح التركيز التلقائي ، دقة قطع أعلى.
5. يمكن استخدام ثلاثة برامج متشابهة أو مختلفة على نفس الجهاز لتحديد الموقع بالعلامة ، وذلك لضمان دقة القطع
6. يمكن لمجمع الغبار القوي تنظيف وحل مشكلة قطع الغبار.المروحة المستوردة تجعل جمع الغبار أكثر نظافة ومنخفض الضوضاء.
7. استخدم منضدة العمل اليمنى واليسرى لتبادل المعالجة ووضع ركيزة ثنائي الفينيل متعدد الكلور ، وتقليل وقت الانتظار وزيادة القدرة الإنتاجية.
8. بشكل عام ، آلة القطع كهربائية ، وطاولة العمل تعمل بالهواء المضغوط.إذا كان يعمل لفترة طويلة ، فقد يتضرر PCBA بسبب ضغط الهواء غير الكافي.الآلة تعمل بشكل كامل ، وذلك لضمان دقتها واستقرارها.
مواصفات جهاز التوجيه ثنائي الفينيل متعدد الكلور:
| رقم الموديل | SMTR17 |
| حجم الماكينة | 850 (طول) × 750 (عرض) × 1455 (ارتفاع) ملم |
| الجهد االكهربى | 380 فولت / 50 هرتز ، 2.5 كيلو واط |
| ماكس حجم ثنائي الفينيل متعدد الكلور | 410x460mm (طاولة واحدة) ، 260x310mm (طاولة مزدوجة) |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-5 ملم |
| وضع التغذية | يدوي |
| تحديد المواقع ثنائي الفينيل متعدد الكلور | تركيبات مخصصة |
| برمجة | تعليم الرؤية ، البرمجة المضمنة |
| قطع المغزل | SycoTec 60000 دورة في الدقيقة / دقيقة (قياسي) |
| نوع التبريد | التبريد الذاتي |
| وضع جمع الغبار | جمع القاع |
| سرعة القطع | 1-100 مم / ثانية |
| كرر الدقة | ± 0.01 مم |
| بت التوجيه | 0.8-3.0 القطر ، الدوران الأيمن |
| كرر الدقة | ± 0.02 مم |
| نظام التحكم | كمبيوتر صناعي |
| مغزل | ألمانيا SycoTec 4015HY |
| التحكم في الحركة | لوحة التحكم بالحركة ذات 4 محاور |
| المسمار الرئيسي | C5 طحن المسمار الرصاص |
| آلة تصوير | ألمانيا تصوير 40W كاميرا رمادية |
| شاشة LCD | 17 بوصة |

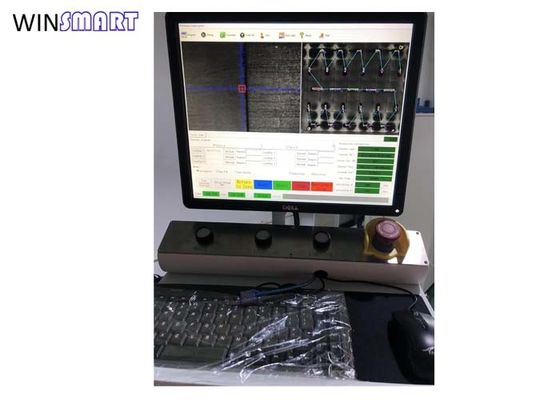

برنامج إصدار اللغة الإنجليزية الودي:
طرد:
|
| Brand Name: | Winsmart |
| Model Number: | SMTR17 |
| MOQ: | 1 مجموعة |
| السعر: | USD20000-80000 |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | T / T ، L / C ، ويسترن يونيون |
PCB Router Cutter PCB Depanelization Method لـ 0.6-2.5mm لوحات التوجيه
وصف:
SMTR17 هو نوع من المعدات التي تستخدم بشكل أساسي قاطعة طحن تعمل بسرعة عالية لفصل ثنائي الفينيل متعدد الكلور متعدد التوصيلات وفقًا لمسار التحرير المسبق.يمكن أن يحل محل عيوب القطع أو القطع اليدوي للقطع أو الدفع ، وتحسين جودة المنتج وتقليل معدل الخردة.يعتمد هذا الجهاز أحدث نظام تشغيل مع واجهة بين الإنسان والآلة.يمكن تعديل مسار القطع عن طريق تعليم وتحرير CCD عالي البكسل ، ويمكن أيضًا تعديله خطوة بخطوة.باستخدام المنصة الدوارة كجهاز تحميل وتفريغ لثنائي الفينيل متعدد الكلور ، يمكن تقليل وقت الخمول للآلة بشكل فعال ، ويمكن تحقيق كفاءة الإنتاج المثالية.
ميزات جهاز التوجيه PCB:
1. مجهزة بعدسة مكبرة CCD ملونة عالية البكسل ، وظيفة محاكاة التدريس والتحرير للبرنامج المساعد ، دقة أكثر دقة وصورة أوضح.
2. مراقبة عمر الأداة: بعد قطع مسافة معينة ، سيرتفع / يهبط قاطع الطحن تلقائيًا إلى موضع حافة القطع التي لم يتم قطعها.صعودا وهبوطا
يمكن ضبط المسافة والأوقات بحرية وفقًا لطول حافة القطع ، وذلك لإطالة عمر قاطع الطحن.
3. تصميم باب الأمان الشفاف يجعل عملية المعالجة واضحة في لمحة.يُفتح الباب ويتوقف لمنع الحوادث أثناء المعالجة ، مما يوفر بيئة تشغيل آمنة للمستخدمين
4. نظام تحديد المواقع والتصحيح الأوتوماتيكي ، عرض المسار المتحرك والتتبع ، وظيفة تصحيح التركيز التلقائي ، دقة قطع أعلى.
5. يمكن استخدام ثلاثة برامج متشابهة أو مختلفة على نفس الجهاز لتحديد الموقع بالعلامة ، وذلك لضمان دقة القطع
6. يمكن لمجمع الغبار القوي تنظيف وحل مشكلة قطع الغبار.المروحة المستوردة تجعل جمع الغبار أكثر نظافة ومنخفض الضوضاء.
7. استخدم منضدة العمل اليمنى واليسرى لتبادل المعالجة ووضع ركيزة ثنائي الفينيل متعدد الكلور ، وتقليل وقت الانتظار وزيادة القدرة الإنتاجية.
8. بشكل عام ، آلة القطع كهربائية ، وطاولة العمل تعمل بالهواء المضغوط.إذا كان يعمل لفترة طويلة ، فقد يتضرر PCBA بسبب ضغط الهواء غير الكافي.الآلة تعمل بشكل كامل ، وذلك لضمان دقتها واستقرارها.
مواصفات جهاز التوجيه ثنائي الفينيل متعدد الكلور:
| رقم الموديل | SMTR17 |
| حجم الماكينة | 850 (طول) × 750 (عرض) × 1455 (ارتفاع) ملم |
| الجهد االكهربى | 380 فولت / 50 هرتز ، 2.5 كيلو واط |
| ماكس حجم ثنائي الفينيل متعدد الكلور | 410x460mm (طاولة واحدة) ، 260x310mm (طاولة مزدوجة) |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-5 ملم |
| وضع التغذية | يدوي |
| تحديد المواقع ثنائي الفينيل متعدد الكلور | تركيبات مخصصة |
| برمجة | تعليم الرؤية ، البرمجة المضمنة |
| قطع المغزل | SycoTec 60000 دورة في الدقيقة / دقيقة (قياسي) |
| نوع التبريد | التبريد الذاتي |
| وضع جمع الغبار | جمع القاع |
| سرعة القطع | 1-100 مم / ثانية |
| كرر الدقة | ± 0.01 مم |
| بت التوجيه | 0.8-3.0 القطر ، الدوران الأيمن |
| كرر الدقة | ± 0.02 مم |
| نظام التحكم | كمبيوتر صناعي |
| مغزل | ألمانيا SycoTec 4015HY |
| التحكم في الحركة | لوحة التحكم بالحركة ذات 4 محاور |
| المسمار الرئيسي | C5 طحن المسمار الرصاص |
| آلة تصوير | ألمانيا تصوير 40W كاميرا رمادية |
| شاشة LCD | 17 بوصة |
برنامج إصدار اللغة الإنجليزية الودي:
طرد:
