آلة طحن ثنائي الفينيل متعدد الكلور بسمك 3.0 مم CNC لجمع الغبار السفلي

آلة طحن ثنائي الفينيل متعدد الكلور بسمك 3.0 مم CNC لجمع الغبار السفلي

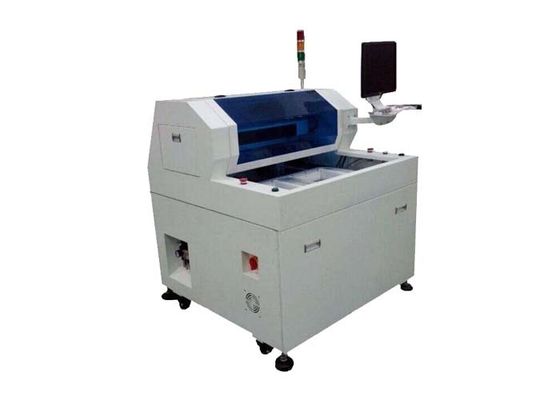

Bottom Dust Collection CNC 3.0mm Thickness PCB Milling Machine
آلة طحن ثنائي الفينيل متعدد الكلور بسمك 3.0 مم CNC لجمع الغبار السفلي آلة طحن ثنائي الفينيل متعدد الكلور بسمك 3.0 مم CNC لجمع الغبار السفلي

صورة كبيرة :  آلة طحن ثنائي الفينيل متعدد الكلور بسمك 3.0 مم CNC لجمع الغبار السفلي

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Winsmart
إصدار الشهادات: CE
رقم الموديل: SMTR07
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD1-100000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 5-10 أيام
شروط الدفع: T / T ، L / C ، ويسترن يونيون
القدرة على العرض: 100 مجموعة / شهر

آلة طحن ثنائي الفينيل متعدد الكلور بسمك 3.0 مم CNC لجمع الغبار السفلي

وصف
سمك الكلور: 0.8-3.0 مم تطبيق: لوحة Tab PCBA
دقة القطع: ± 0.05 مم الخدمة في الموقع: نعم
مكنسة كهربائية: 3 حصان / 2.2 كيلو واط القاطع: 0.8-3.0 مم
دليل الاستخدام: حاسب شخصي 1 اسم المنتج: آلة طحن CNC PCB
تسليط الضوء:

آلة طحن PCB بجمع الغبار السفلي

,

آلة طحن PCB بسمك 3.0 مم

,

مجموعة الغبار السفلي CNC PCB Mill

آلة طحن CNC PCB الأوتوماتيكية تصميم جمع الغبار السفلي





ميزات جهاز التوجيه PCB Depaneling:

1. تجعل صورة التكبير 1.X10 عملية البرمجة أسهل وتزيد من دقة ضبط النقاط.

2. طاولتان منزلقتان توفران حركة للداخل والخارج في وقت واحد لتقليل وقت القطع من أجل إنتاجية أفضل.

3. نظام إزاحة AUTO MARK. يمكن لصورة CCD فحص ومحاكاة المسار أو التوجيه لتقليل الأخطاء غير الضرورية قبل القطع.

4. لديه نظام فحص عمر بت التوجيه وإنذار لتذكير المشغل بتغيير بت التوجيه عند الانتهاء من قطع 120M.قطعت بت التوجيه الأولى 2 مم نقطة الطحن الأولى ، وقطع الوسط 2 مم نقطة الطحن الثانية ، وقطع آخر 2 مم نقطة الطحن الثالثة لزيادة عمرها الافتراضي



مواصفات الجهاز:

أولا الأجهزة
مغزل مغزل نجمة الصباح (اختياري)
اتفاقية مكافحة التصحر كاميرات سوني 520 خط صناعي
عدسة الكمبيوتر Computar EX2C
أفسد الواردات اللولبية الكرة الأرضية الدقة TBI
مرشد توسيع HIWIN سكة التوجيه الخطية المستوردة
محرك سلسلة JiaBao LCF
بطاقة I / O CONTRONL HFC PCI-9074
بطاقة تحكم السائق HFC PCI-9074
بطاقة I / O PCI-9074-64 قطعة / -38 قطعة
تنظيف ثابت سلسلة STATIC-ST401A
الحاسوب (RMC-8401 / 6113LP4 / 300ATX / 8651VNA / P4 2.8G 2CPU (S) / 1G DDR / 80G)
واجهة الآلة AOC LCD17 "، ماوس لوجيتك
2. البرمجيات
نظام التحكم Windows XP Professional (Service3، v.3244)
عملية واجهة المستخدم الرسومية نظام التشغيل Windows XP باللغة الإنجليزية
تحرير البرنامج في النسق
نظام الرؤية تعويض CCD AOTU
نظام التحكم إصدار F 1.2.88



معلمات الآلة:

شاملة
الأبعاد (عرض * عمق * ارتفاع) 1220 مم * 1380 مم * 1240 مم
وزن 450 كجم
تعويض الارتفاع 60 ~ 110 ملم
مناور
نوع المحرك سلسلة JiaBao
التكرار الموضع 0.001 مم
منطقة عمل المحور (كحد أقصى) 650 مم * 560 مم * 50 مم
محطة عمل
تثبيت ثنائي الفينيل متعدد الكلور معيار التخصص
تحميل / تفريغ ثنائي الفينيل متعدد الكلور كتيب
حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى) 280 * 320 مم
ثنائي الفينيل متعدد الكلور سميكة (حد أقصى) 3.5 ملم
التثبيت
تثبيت الصلابة صنع حسب الطلب لاعبا اساسيا
التثبيت التثبيت الات
محرك المغزل
قوة 150 واط
مغزل 60000 دورة في الدقيقة / دقيقة
يحمي التبريد الذاتي / الرياح
تغيير القاطع تخصص
القدرة على التوجيه
سرعة القطع (قصوى) 80 ملم / ثانية
سرعة القيادة (القصوى) 2500 مم / ثانية
دقة القطع 0.01 مم
نظام الشفط
قوة الفراغ 3.5KW AC 380V
مكنسة راسيا
خدمات
قوة 2.0KW AC380V
مزود الهواء 4-6 كجم / سم 2
برمجة
تحرير البرنامج في النسق
تحرير الوظيفة خط ، قوس ، دائري ، منحنى حرف U
تخزين البرنامج HDD
نظام الرؤية SONE color CCD
إزاحة قطع الطحن تلقاءي
إعداد الفراغ تلقاءي
شاشات العملية
مؤشر حالة آلة المؤشر
فحص الأداة عمر أداة الكشف التلقائي ، واستخدام اختبار الوقت
حماية المحرك لديك ارتفاع درجة الحرارة ، الزائد ، وظيفة حماية الجهد المنخفض
فحص التحميل الزائد للمحرك لديك الزائد ، الخط طبيعي ، وظيفة حماية الجهد المنخفض
أداة وقت قابلة للاستخدام عمر أداة الكشف التلقائي ،
إحصاء البيانات نموذج لوحة منفصل ، فصل العد ، طرق عد متنوعة
سجل خطأ يسجل البرنامج تلقائيًا جميع ذاكرة الإنذارات الخاصة بالآلات
ثالثا.دقة
دقة المحور 0.001 مم
دقة القطع 0.1 ملم
رابعا.أمان
حماية منطقة العمل مع أربعة حماية مختومة
مستشعر الباب مستشعر التبديل الجزئي لباب الأمان الأمامي والخلفي (اختياري)
زر التوقف الضرورة





فترة الضمان ونطاق الخدمة:

تم تصحيح أخطاء الجهاز وفحصه قبل مغادرة المصنع ، وستضمن الشركة استخدامه ضمن الشروط التالية.



1. فترة الضمان

بعد عام واحد من مغادرة المصنع ، يعمل العمود الرئيسي 3500 ساعة.

2. نطاق الخدمة

خلال فترة الضمان ، ستقوم الشركة بإصلاح العطل مجانًا ، ولكن لن يغطي الضمان الشروط التالية.

  • استخدم المواد الاستهلاكية والمكونات التي لم تحددها الشركة.
  • الاستخدام غير السليم أو الصيانة من قبل المشغلين.
  • الاستهلاك العادي للمواد الاستهلاكية.
  • الكوارث الطبيعية الأخرى.
  • سوف يتلاشى لون هيكل الجهاز بشكل طبيعي.
  • تغيير الحرارة والضوضاء دون التأثير على التشغيل العادي للجهاز.

اقتراح: يرجى مراجعة دليل التعليمات أو الاتصال بشركتنا إذا واجهت أي مشكلة لا تفهمها في العملية الفعلية
