| Brand Name: | Winsmart |
| Model Number: | SMTD10 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-10000/set |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

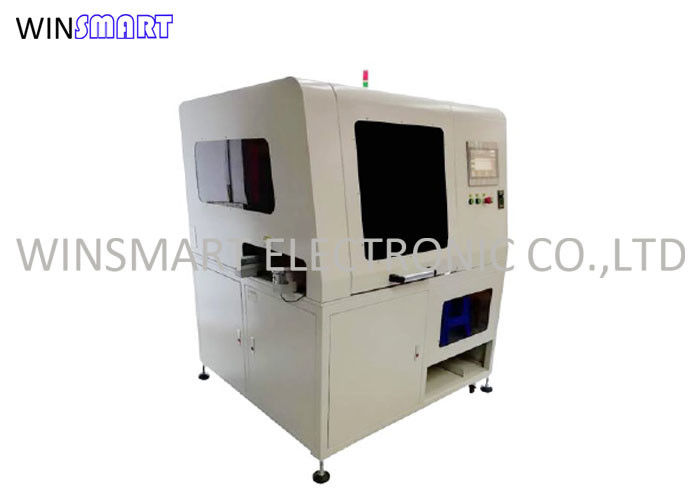

آلة إزالة اللوحات الكهربائية الكاملة ذاتية التشغيل FR4 مع طاولة عمل قابلة للتدوير
معدات تحويل الصفائح الكاملة الآلية
1يمكن لهذا المزيل أن يزيد من تحسين جودة التفريغ.
2. يمكن أن تدرك V-خندق XY قطع ذو اتجاهين تلقائي، قطع الألومنيوم & FR4 لوحات دون حفرة، يمكن أن تربط خط التجميع لتحقيق التفجير التلقائي الكامل،لا حاجة لوضع اللوحة يدويا، استبدال مباشرة قطعة القطع ومفجرة امتصاص عند استبدال المنتج.
الوظائف الكاملة الآلية لـ PCB Depanelizer:
1يستخدم المزيل لتنظيف اللوحات.
2لديها وظائف التغذية التلقائية والتحميل التلقائي، والآلة سهلة التشغيل.
3يضمن إعداد كل معايير الاتساق في تغذية اللوحة ووضع اللوحة.
4. باستخدام Mitsubishi PLC وشاشة لمس تايوان، واجهة التشغيل بسيطة.
5الكفاءة: 15s / PC (150x150mm ، 8 مجموعات الشفرات).
الميزات الكاملة لجهاز تحرير الألواح الكهربائية الآلي:
1يمكن تقسيم مجموعة واحدة من قطع متعددة تلقائيًا ، ويمكن تصنيع قطع مختلفة وفقًا للمنتجات المختلفة.
2مجهزة بغطاء أكريليك لضمان السلامة
3يمكن اختيار جزء التحكم الكهربائي في واجهة الإنسان والآلة، مريحة لفتح أو الحماية.
4هناك طبق لجمع الغبار تحت قالب السكين
5اعتمدي إطار لحام مربع، لوحة الختم المعدنية، طلاء الفولاذ على السطح
6مناسبة لجميع ألواح الخروط
المواصفات الكاملة لجهاز إزالة الألواح الكهربائية التلقائي:
| مقاس الجهاز | الاسم | في خط V-قطة PCB Depanelizer |
| البعد | 1350*1200*1800ملم | |
| الوزن | 600 كجم | |
| اللون | الأبيض | |
| متطلبات الاستخدام | إمدادات الطاقة | AC220V، 1800W |
| إمدادات الهواء | 0.6MPa | |
| البيئة | نظيفة وجافة ، تجنب الرطوبة أو درجة حرارة عالية | |
| المسافة الدقيقة بين المكون وخط النتيجة | 1.5ملم | |
| نطاق لوحة PCB | 12x12ملم 300x250ملم | |
| الشفط | طلب 10x10 ملم للصمام لكل لوحة واحدة | |
| الحد الأقصى لارتفاع المكون | أعلى 35 ملم، أسفل 20 ملم | |
| البرمجيات | PLC | العلامة التجارية المحلية |
| إعداد المعلمات | ضبط الشاشة اللمسية | |
| التخزين | متاح لـ 50 برنامج | |
| الشاشة الملموسة | العلامة التايوانية | |
| جهاز استشعار | أومرون | |
| مواصفات الشفرة | المواد | اليابان الصلب العالي |
| ملاك | 10-30 درجة | |
| مدة الحياة | 3,000,000 مرة | |
| دقة قالب السكين | 0.1ملم | |
| استبدال وقت طلاء السكين | 60 دقيقة | |
| وظيفة أخرى | الحماية من التشغيل الخاطئ | أجهزة استشعار، برنامج |
| حماية آمنة | مفتاح التوقف الطارئ | |
| وظيفة قطع الطاقة والغاز | نعم.. | |
| وظيفة التحقق الذاتي | مراقبة وقت بدء التشغيل، ومراقبة القدرة، ومعلومات خطأ المعدات ونظام الاستبعاد التلقائي |
عملية القطع الكاملة التلقائية لـ PCB Depanelizer:
1. يتم تجهيز الجهاز بمقطع للقطع السفلي ، ويتم إرسال PCB من آلية اللوحة العلوية إلى المسار المحدد مسبقاً ، ويتم تحريك الجهاز ،ويستخدم فوهة الفراغ لنقل PCB إلى قطع الموت.
2بعد وضع PCB على قطعة القطع ، فإنه يتحرك إلى موقف القطع. القطع الدائري يقطع PCB. بعد كل قطع ، يذهب قطعة القطع السفلية إلى موقف القطع مرة أخرى.بعد أن يتم قطع جميع الخطوط الخروط في V في اتجاه X، منصة الدوران التلقائي تدور 90 درجة إلى قطع في اتجاه Y.
3بعد أن تقوم الآلة بقطع الـ (بي سي بي) ، يخرج القطع، ويتحرك الجهاز، ويمتص الـ (بي سي بي) الواحد و حافة النفايات في نفس الوقت،ومن ثم يحرك لوحات واحدة إلى وعاء آلية الاستقبال لوضع المنتج وإرساله بعيدا عن طريق خط النقل.
4هناك مكنسة كهربائية تحت قطعة الجهاز لاستيعاب الغبار
التفاصيل الكاملة لجهاز تحرير الألواح الكهربائية الآلي
|
|
