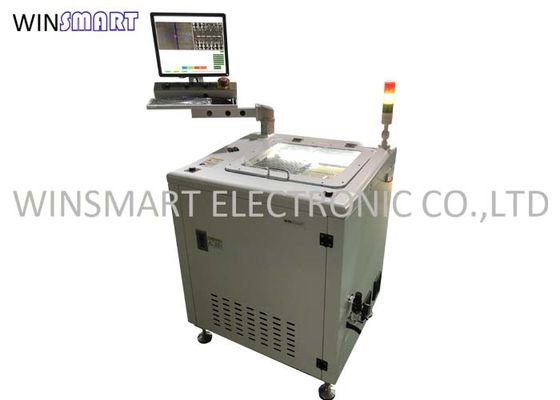

فعالة من حيث التكلفة قائمة بذاتها PCB طحن القاطع نوع PCB فاصل آلة التوجيه
وظيفة آلة قطع الطحن PCB:
آلة قطع الطحن PCB هي نوع من المعدات التي تستخدم بشكل أساسي قاطعة الطحن التي تعمل بسرعة عالية لفصل ثنائي الفينيل متعدد الكلور متعدد المتصل وفقًا لمسار التحرير المسبق.يمكن أن يحل محل عيوب القطع أو القطع اليدوي للقطع أو الدفع ، وتحسين جودة المنتج وتقليل معدل الخردة.يعتمد هذا الجهاز أحدث نظام تشغيل مع واجهة بين الإنسان والآلة.يمكن تعديل مسار القطع عن طريق تعليم وتحرير CCD عالي البكسل ، ويمكن أيضًا تعديله خطوة بخطوة.باستخدام المنصة الدوارة كجهاز تحميل وتفريغ لثنائي الفينيل متعدد الكلور ، يمكن تقليل وقت الخمول للآلة بشكل فعال ، ويمكن تحقيق كفاءة الإنتاج المثالية.
مزايا آلة قطع الطحن PCB:
1. منصة فردية / مزدوجة اختيارية
2. نظام رؤية PC و CCD
3. البرمجة مع التعويض وجمع الغبار
4. متاح للوحات 460 مم كحد أقصى
5. مرنة لأنواع مختلفة من المنتجات
6. فتح نوع منصة LD / ULD والترقية التلقائية مع الروبوت
7. تستخدم لتوجيه لوحة PCB مع ضغط أقل
8. مكنسة كهربائية للقطع العلوية والسفلية
ميزات آلة قطع الطحن PCB:
1. مجهزة بعدسة مكبرة CCD ملونة عالية البكسل ، وظيفة محاكاة التدريس والتحرير للبرنامج المساعد ، دقة أكثر دقة وصورة أوضح.
2. مراقبة عمر الأداة: بعد قطع مسافة معينة ، سيرتفع / يهبط قاطع الطحن تلقائيًا إلى موضع حافة القطع التي لم يتم قطعها.يمكن ضبط المسافة والأوقات لأعلى ولأسفل بحرية وفقًا لطول حافة القطع ، وذلك لإطالة عمر قاطع الطحن.
3. تصميم باب الأمان الشفاف يجعل عملية المعالجة واضحة في لمحة.يُفتح الباب ويتوقف لمنع الحوادث أثناء المعالجة ، مما يوفر بيئة تشغيل آمنة للمستخدمين
4. نظام تحديد المواقع والتصحيح الأوتوماتيكي ، عرض المسار المتحرك والتتبع ، وظيفة تصحيح التركيز التلقائي ، دقة قطع أعلى.
5. يمكن استخدام ثلاثة برامج متشابهة أو مختلفة على نفس الجهاز لتحديد الموقع بالعلامة ، وذلك لضمان دقة القطع
6. يمكن لمجمع الغبار القوي تنظيف وحل مشكلة قطع الغبار.المروحة المستوردة تجعل جمع الغبار أكثر نظافة ومنخفض الضوضاء.
7. استخدم منضدة العمل اليمنى واليسرى لتبادل المعالجة ووضع ركيزة ثنائي الفينيل متعدد الكلور ، وتقليل وقت الانتظار وزيادة القدرة الإنتاجية.
8. بشكل عام ، آلة القطع كهربائية ، وطاولة العمل تعمل بالهواء المضغوط.إذا كان يعمل لفترة طويلة ، فقد يتضرر PCBA بسبب ضغط الهواء غير الكافي.الآلة تعمل بالكامل ، وذلك لضمان دقتها واستقرارها.
مواصفات آلة قطع الطحن PCB:
| رقم الموديل | SMTR17 |
| حجم الماكينة | 850 (طول) × 750 (عرض) × 1455 (ارتفاع) ملم |
| الجهد االكهربى | 380 فولت / 50 هرتز ، 2.5 كيلو واط |
| ماكس حجم ثنائي الفينيل متعدد الكلور | 410x460mm (طاولة واحدة) ، 260x310mm (طاولة مزدوجة) |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-5 ملم |
| وضع التغذية | كتيب |
| تحديد المواقع ثنائي الفينيل متعدد الكلور | تركيبات مخصصة |
| برمجة | تعليم الرؤية ، البرمجة المضمنة |
| قطع المغزل | SycoTec 60000 دورة في الدقيقة / دقيقة (قياسي) |
| نوع التبريد | التبريد الذاتي |
| وضع جمع الغبار | جمع القاع |
| سرعة القطع | 1-100 مم / ثانية |
| كرر الدقة | ± 0.01 مم |
| بت التوجيه | 0.8-3.0 القطر ، الدوران الأيمن |
| كرر الدقة | ± 0.02 مم |
| نظام التحكم | كمبيوتر صناعي |
| مغزل | ألمانيا SycoTec 4015HY |
| التحكم في الحركة | لوحة التحكم بالحركة ذات 4 محاور |
| المسمار الرئيسي | C5 طحن المسمار الرصاص |
| الة تصوير | ألمانيا تصوير 40W كاميرا رمادية |
| شاشة LCD | 17 بوصة |
المعلمات الفنية لآلة قطع الطحن PCB:
| لا. | وصف | البيانات |
| 1 | القياس. | 850 × 750 × 930 مم (باستثناء ضوء الإنذار) |
| 2 | سكتة دماغية XYZ | 410 × 460 × 60 ملم |
| 3 | الحجم الأقصى لثنائي الفينيل متعدد الكلور | 410 × 460 ملم |
| 4 | نظام مؤازر | X ، Y Axis AC محرك سيرفو (400W) Z Axis (100W) |
| 4 | سرعة المغزل | 2000-60000 دورة في الدقيقة / دقيقة |
| 5 | سرعة القطع | 1-100 مم / ثانية |
| 6 | موقف ثنائي الفينيل متعدد الكلور | رقصة اعبا اساسيا |
| 7 | نظام الانتقاء | عن طريق الدليل |
| 8 | جمع الغبار | جمع القاع |
| 9 | أداة | φ0.8 ～ 3 مم |
| 10 | دقة القطع | ± 0.05 مم |
| 11 | الكمبيوتر | Windows 7 أو Windows 10 |
| 12 | سرعة التحرك | 1000 مم / ثانية (حد أقصى) |
| 13 | برمجة | PC / CCD |
| 14 | مزود الهواء | 5-8㎏ / |
| 15 | مزود الطاقة | AC220V ± 5 ％ 50/60 هرتز 3kw |
تركيب آلة قطع الطحن PCB:
1. إعداد البيئة
1.1 يجب تركيب الجهاز في مكان جاف وجيد التهوية.لا تقم بتثبيته في مكان سهل التآكل أو الاشتعال.
1.2 يجب عدم تثبيت الجهاز في الأماكن المعرضة لأشعة الشمس والحرارة العالية.
1.3 لا تضع الجهاز في مكان به اهتزاز قوي وسهل الاصطدام.
2. التركيب الميكانيكي
2.1 ضع المعدات في الموضع المحدد.
2.2 اضبط مستوى الجهاز باستخدام أداة المستوى ، ثم شد برغي كأس القدم.
2.3 قم بتوصيل خرطوم مجمع الغبار بمنفذ تجميع الغبار بالجهاز.
2.4 قم بتوصيل قابس الطاقة لمجمع الغبار بالجهاز لتأكيد اتجاه التشغيل وتأثير تجميع الغبار.إذا تم عكسه ، فاستبدل أي خطين من خطوط الطاقة الثلاثة.
2.5 متطلبات التأريض: يرجى توصيل الجهاز بالسلك الأرضي لصندوق التوزيع بشكل منفصل ، ولا تتصل بالمعدات الأخرى في السلسلة.
3. تكوين امدادات الطاقة
3.1 المدخل القياسي للمعدات هو 220 فولت تيار متردد أحادي الطور.
3.2 يجب أن يكون مدخل المعدات ثلاثي الأطوار 380V AC مزودًا بمحول.
حجم مظهر آلة قطع الطحن PCB:
|
| Brand Name: | Winsmart |
| Model Number: | SMTR17 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-35000 |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | T / T ، L / C ، ويسترن يونيون |
فعالة من حيث التكلفة قائمة بذاتها PCB طحن القاطع نوع PCB فاصل آلة التوجيه
وظيفة آلة قطع الطحن PCB:
آلة قطع الطحن PCB هي نوع من المعدات التي تستخدم بشكل أساسي قاطعة الطحن التي تعمل بسرعة عالية لفصل ثنائي الفينيل متعدد الكلور متعدد المتصل وفقًا لمسار التحرير المسبق.يمكن أن يحل محل عيوب القطع أو القطع اليدوي للقطع أو الدفع ، وتحسين جودة المنتج وتقليل معدل الخردة.يعتمد هذا الجهاز أحدث نظام تشغيل مع واجهة بين الإنسان والآلة.يمكن تعديل مسار القطع عن طريق تعليم وتحرير CCD عالي البكسل ، ويمكن أيضًا تعديله خطوة بخطوة.باستخدام المنصة الدوارة كجهاز تحميل وتفريغ لثنائي الفينيل متعدد الكلور ، يمكن تقليل وقت الخمول للآلة بشكل فعال ، ويمكن تحقيق كفاءة الإنتاج المثالية.
مزايا آلة قطع الطحن PCB:
1. منصة فردية / مزدوجة اختيارية
2. نظام رؤية PC و CCD
3. البرمجة مع التعويض وجمع الغبار
4. متاح للوحات 460 مم كحد أقصى
5. مرنة لأنواع مختلفة من المنتجات
6. فتح نوع منصة LD / ULD والترقية التلقائية مع الروبوت
7. تستخدم لتوجيه لوحة PCB مع ضغط أقل
8. مكنسة كهربائية للقطع العلوية والسفلية
ميزات آلة قطع الطحن PCB:
1. مجهزة بعدسة مكبرة CCD ملونة عالية البكسل ، وظيفة محاكاة التدريس والتحرير للبرنامج المساعد ، دقة أكثر دقة وصورة أوضح.
2. مراقبة عمر الأداة: بعد قطع مسافة معينة ، سيرتفع / يهبط قاطع الطحن تلقائيًا إلى موضع حافة القطع التي لم يتم قطعها.يمكن ضبط المسافة والأوقات لأعلى ولأسفل بحرية وفقًا لطول حافة القطع ، وذلك لإطالة عمر قاطع الطحن.
3. تصميم باب الأمان الشفاف يجعل عملية المعالجة واضحة في لمحة.يُفتح الباب ويتوقف لمنع الحوادث أثناء المعالجة ، مما يوفر بيئة تشغيل آمنة للمستخدمين
4. نظام تحديد المواقع والتصحيح الأوتوماتيكي ، عرض المسار المتحرك والتتبع ، وظيفة تصحيح التركيز التلقائي ، دقة قطع أعلى.
5. يمكن استخدام ثلاثة برامج متشابهة أو مختلفة على نفس الجهاز لتحديد الموقع بالعلامة ، وذلك لضمان دقة القطع
6. يمكن لمجمع الغبار القوي تنظيف وحل مشكلة قطع الغبار.المروحة المستوردة تجعل جمع الغبار أكثر نظافة ومنخفض الضوضاء.
7. استخدم منضدة العمل اليمنى واليسرى لتبادل المعالجة ووضع ركيزة ثنائي الفينيل متعدد الكلور ، وتقليل وقت الانتظار وزيادة القدرة الإنتاجية.
8. بشكل عام ، آلة القطع كهربائية ، وطاولة العمل تعمل بالهواء المضغوط.إذا كان يعمل لفترة طويلة ، فقد يتضرر PCBA بسبب ضغط الهواء غير الكافي.الآلة تعمل بالكامل ، وذلك لضمان دقتها واستقرارها.
مواصفات آلة قطع الطحن PCB:
| رقم الموديل | SMTR17 |
| حجم الماكينة | 850 (طول) × 750 (عرض) × 1455 (ارتفاع) ملم |
| الجهد االكهربى | 380 فولت / 50 هرتز ، 2.5 كيلو واط |
| ماكس حجم ثنائي الفينيل متعدد الكلور | 410x460mm (طاولة واحدة) ، 260x310mm (طاولة مزدوجة) |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-5 ملم |
| وضع التغذية | كتيب |
| تحديد المواقع ثنائي الفينيل متعدد الكلور | تركيبات مخصصة |
| برمجة | تعليم الرؤية ، البرمجة المضمنة |
| قطع المغزل | SycoTec 60000 دورة في الدقيقة / دقيقة (قياسي) |
| نوع التبريد | التبريد الذاتي |
| وضع جمع الغبار | جمع القاع |
| سرعة القطع | 1-100 مم / ثانية |
| كرر الدقة | ± 0.01 مم |
| بت التوجيه | 0.8-3.0 القطر ، الدوران الأيمن |
| كرر الدقة | ± 0.02 مم |
| نظام التحكم | كمبيوتر صناعي |
| مغزل | ألمانيا SycoTec 4015HY |
| التحكم في الحركة | لوحة التحكم بالحركة ذات 4 محاور |
| المسمار الرئيسي | C5 طحن المسمار الرصاص |
| الة تصوير | ألمانيا تصوير 40W كاميرا رمادية |
| شاشة LCD | 17 بوصة |
المعلمات الفنية لآلة قطع الطحن PCB:
| لا. | وصف | البيانات |
| 1 | القياس. | 850 × 750 × 930 مم (باستثناء ضوء الإنذار) |
| 2 | سكتة دماغية XYZ | 410 × 460 × 60 ملم |
| 3 | الحجم الأقصى لثنائي الفينيل متعدد الكلور | 410 × 460 ملم |
| 4 | نظام مؤازر | X ، Y Axis AC محرك سيرفو (400W) Z Axis (100W) |
| 4 | سرعة المغزل | 2000-60000 دورة في الدقيقة / دقيقة |
| 5 | سرعة القطع | 1-100 مم / ثانية |
| 6 | موقف ثنائي الفينيل متعدد الكلور | رقصة اعبا اساسيا |
| 7 | نظام الانتقاء | عن طريق الدليل |
| 8 | جمع الغبار | جمع القاع |
| 9 | أداة | φ0.8 ～ 3 مم |
| 10 | دقة القطع | ± 0.05 مم |
| 11 | الكمبيوتر | Windows 7 أو Windows 10 |
| 12 | سرعة التحرك | 1000 مم / ثانية (حد أقصى) |
| 13 | برمجة | PC / CCD |
| 14 | مزود الهواء | 5-8㎏ / |
| 15 | مزود الطاقة | AC220V ± 5 ％ 50/60 هرتز 3kw |
تركيب آلة قطع الطحن PCB:
1. إعداد البيئة
1.1 يجب تركيب الجهاز في مكان جاف وجيد التهوية.لا تقم بتثبيته في مكان سهل التآكل أو الاشتعال.
1.2 يجب عدم تثبيت الجهاز في الأماكن المعرضة لأشعة الشمس والحرارة العالية.
1.3 لا تضع الجهاز في مكان به اهتزاز قوي وسهل الاصطدام.
2. التركيب الميكانيكي
2.1 ضع المعدات في الموضع المحدد.
2.2 اضبط مستوى الجهاز باستخدام أداة المستوى ، ثم شد برغي كأس القدم.
2.3 قم بتوصيل خرطوم مجمع الغبار بمنفذ تجميع الغبار بالجهاز.
2.4 قم بتوصيل قابس الطاقة لمجمع الغبار بالجهاز لتأكيد اتجاه التشغيل وتأثير تجميع الغبار.إذا تم عكسه ، فاستبدل أي خطين من خطوط الطاقة الثلاثة.
2.5 متطلبات التأريض: يرجى توصيل الجهاز بالسلك الأرضي لصندوق التوزيع بشكل منفصل ، ولا تتصل بالمعدات الأخرى في السلسلة.
3. تكوين امدادات الطاقة
3.1 المدخل القياسي للمعدات هو 220 فولت تيار متردد أحادي الطور.
3.2 يجب أن يكون مدخل المعدات ثلاثي الأطوار 380V AC مزودًا بمحول.
حجم مظهر آلة قطع الطحن PCB:
