| Brand Name: | Winsmart |
| Model Number: | SMTR07 |
| MOQ: | 1 مجموعة |
| السعر: | USD20000-80000 |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | T / T ، L / C ، ويسترن يونيون |

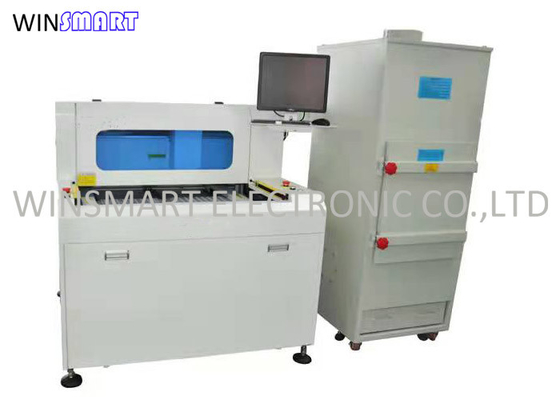

350x400mm مزدوج الجدول عالية السرعة أربعة محاور البصرية PCB راوتر طحن القاطع
ميزات جهاز التوجيه ثنائي الفينيل متعدد الكلور:
يحتوي هذا النظام على طاولات ذات شريحتين لإنتاج كميات كبيرة.ولديه ضغط أقل لحماية PCBA لضمان حافة القطع السلس.
المحرك والمغزل المستوردان يستخدمان لأغراض خالية من الضوضاء.
يتوفر نظام تنظيف الفراغ العلوي والسفلي الاختياري لمتطلبات العملاء المختلفة.
نظام CCD عالي الجودة لضمان القطع الدقيق.
برمجة سهلة وبسيطة ، بتات التوجيه وسرعة القطع قابلة للتعديل.
مواصفات جهاز التوجيه PCBA Milling Cutter PCB Router:
| إجمالي | |
| الأبعاد (عرض * عمق * ارتفاع) | 1150 مم * 1250 مم * 1325 مم |
| وزن | 750 كجم |
| ارتفاع تعويض | 60 ~ 110 ملم |
| مناور | |
| نوع المحرك | سلسلة جياباو |
| وضع التكرار | 0.001 مم |
| منطقة عمل المحور (كحد أقصى) | 870 مم * 450 مم * 50 مم |
| محطة عمل | |
| تثبيت ثنائي الفينيل متعدد الكلور | معيار التخصص |
| تحميل / تفريغ ثنائي الفينيل متعدد الكلور | كتيب |
| حجم ثنائي الفينيل متعدد الكلور (الحد الأقصى) | 350 * 400 مم |
| ثنائي الفينيل متعدد الكلور سميكة (حد أقصى) | 5 ملم |
| التثبيت | |
| تثبيت الصلابة | صنع حسب الطلب لاعبا اساسيا |
| التثبيت التثبيت | الات |
| محرك المغزل | |
| قوة | 40 واط |
| مغزل | 60000 دورة في الدقيقة / دقيقة |
| يحمي | التبريد الذاتي / الرياح |
| تغيير القاطع | تخصص |
| القدرة على التوجيه | |
| سرعة القطع (قصوى) | 100 ملم / ثانية |
| سرعة القيادة (قصوى) | 3000 ملم / ثانية |
| دقة القطع | 0.01 مم |
| نظام الشفط | |
| قوة الفراغ | 3.5KW AC 380V |
| مكنسة كهرباء | راسيا |
| خدمات | |
| قوة | 2.0KW AC380V |
| مزود الهواء | 4-6 كجم / سم 2 |
| برمجة | |
| تحرير البرنامج | في النسق |
| تحرير الوظيفة | خط ، قوس ، دائري ، منحنى حرف U |
| تخزين البرنامج | HDD |
| نظام الرؤية | SONE color CCD |
| إزاحة قطع الطحن | تلقاءي |
| إعداد الفراغ | تلقاءي |
| شاشات العملية | |
| مؤشر | حالة آلة المؤشر |
| فحص الأداة | عمر أداة الكشف التلقائي ، واستخدام اختبار الوقت |
| حماية المحرك | لديك ارتفاع درجة الحرارة ، الزائد ، وظيفة حماية الجهد المنخفض |
| فحص التحميل الزائد للمحرك | لديك الزائد ، الخط طبيعي ، وظيفة حماية الجهد المنخفض |
| أداة وقت قابلة للاستخدام | عمر أداة الكشف التلقائي ، |
| إحصاء البيانات | نموذج لوحة منفصل ، فصل العد ، طرق عد متنوعة |
| سجل خطأ | يسجل البرنامج تلقائيًا جميع ذاكرة الإنذارات الخاصة بالآلات |
| ثالثا.صحة | |
| دقة المحور | 0.001 مم |
| دقة القطع | 0.1 ملم |
| رابعا.أمان | |
| حماية منطقة العمل | مع أربعة حماية مختومة |
| مستشعر الباب | مستشعر التبديل الجزئي لباب الأمان الأمامي والخلفي (اختياري) |
| زر التوقف الضرورة |
معلمات المكنسة الكهربائية PCB Router:
| مصفاة | صندوق عمودي |
| أبعاد صندوق الغبار | 730 مم × 640 مم × 1700 مم |
| قوة الجهد | AC380V 50 هرتز ، 2.2 كيلو واط ، 3 حصان |
| ضوضاء | أقل من 75 ديسيبل |
| أبعاد منفذ / مخرج الهواء | 6 بوصات / 8 بوصات |
| حبل القوة | 5X2.52 |
| كيس فلتر عالي الكثافة | 16 قطعة |
تطبيقات آلة PCB Router:
يستخدم على نطاق واسع في تصنيع الصناعات الإلكترونية ، مثل الهاتف المحمول ، وإلكترونيات السيارات ، والأجهزة الكهربائية المنزلية ، والهاتف المحمول ، وإضاءة LED ، والصناعات الطبية ، إلخ.
متطلبات تثبيت جهاز التوجيه ثنائي الفينيل متعدد الكلور:
1. متطلبات إمداد الطاقة لموزع اللوحة: AC380V (المحرك الرئيسي) 4.8K8 / 9A + (المكنسة الكهربائية) 2.2KW / 4.7A
2. Tn-s: المرحلة A ، المرحلة B ، المرحلة C ، الخط الصفري (N) ، الخط الأرضي (PE) ، خط الطاقة 4 مم2في الاعلى
3. متطلبات ضغط الهواء: 4-6kg / cm²
4. مساحة وضع الآلة: يجب حجز مسافة صيانة 80-100 سم خلف الآلة من الجدار. يحتاج الجانب الأيسر والأيمن إلى حجز 50-80 سم من مسافة الصيانة.
5. متطلبات التركيب: الارتفاع الكلي 37 مم ، مقسم إلى إطار سفلي + رقصة ، وطول وعرض الإطار السفلي 430 متر × 380 متر ، فتحة M6 لتركيب الإطار السفلي مربع 360 × 360 مم
|
