آلة التوجيه PCB CNC ذات طاولة واحدة مع طاولة قابلة للتخصيص

آلة التوجيه PCB CNC ذات طاولة واحدة مع طاولة قابلة للتخصيص
آلة التوجيه PCB CNC ذات طاولة واحدة مع طاولة قابلة للتخصيص

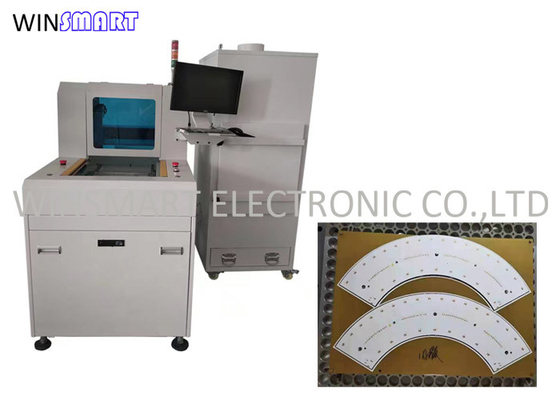

صورة كبيرة :  آلة التوجيه PCB CNC ذات طاولة واحدة مع طاولة قابلة للتخصيص

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Winsmart
إصدار الشهادات: CE
رقم الموديل: SMTRS12
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD1-100000
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 5-10 أيام
شروط الدفع: T / T ، L / C ، ويسترن يونيون
القدرة على العرض: 100 مجموعة / شهر

آلة التوجيه PCB CNC ذات طاولة واحدة مع طاولة قابلة للتخصيص

وصف
مغزل: تايوان سمك ثنائي الفينيل متعدد الكلور: 0.8-3.0 مم
مميزات: صغير واقتصادي دقة القطع: ± 0.05 مم
ماكس حجم ثنائي الفينيل متعدد الكلور: 300x300 ملم مكنسة كهربائية: 3 حصان / 2.2 كيلو واط
سرعة القطع: 1-100 مم / ثانية اسم المنتج: PCB CNC راوتر
تسليط الضوء:

آلة التوجيه PCB CNC ذات الجدول المفرد

,

آلة التوجيه PCB ذات الجدول القابل للتخصيص

,

آلة التوجيه 3HP PCB Depaneling

آلة التوجيه PCB CNC ذات طاولة واحدة منخفضة السعر مع طاولة قابلة للتخصيص




ميزات آلة التوجيه باستخدام الحاسب الآلي ثنائي الفينيل متعدد الكلور:

1. طريقة البرمجة لاقط المؤشر تحسن بشكل كبير من كفاءة البرمجة وتقلل من وقت البرمجة.

2. مُجهزة بعدسة مكبرة CCD عالية البكسل ووظائف برومغرام مساعدة للتدريس والتحرير ، تكون الدقة أعلى وأكثر دقة ، والصورة أكثر وضوحًا ، ومن الملائم التمييز بين برامج التحرير والتعديل والبرامج أحادية الخطوة.

3. نظام تحديد المواقع والتصحيح التلقائي لنقطة MARA. يحتوي المسار المتحرك على شاشة عرض في الوقت الفعلي ومحاكاة لتتبع المسار.

من الواضح في لمحة أن وظيفة تصحيح المحاذاة الأوتوماتيكية لديها دقة قص أعلى.طالما تم تعويض PCB في نطاق 80 مم ، يمكن لرؤية الماكينة إجراء تصحيح المحاذاة التلقائي ، مما يخفف من متطلبات الدقة للمشغل عند وضع اللوحة.وقد تم تحسين كفاءة العمل بشكل كبير.

4. مراقبة عمر الأداة: بعد قطع خط المسافة ، فإن قاطع الطحن سيرتفع وينخفض ​​تلقائيًا إلى موضع الشفرة الأنثوية الأخرى.يمكن ضبط المسافات والأوقات العلوية والسفلية وفقًا لطول الشفرة لإطالة عمر قاطع الطحن.

5. تصميم باب الأمان الشفاف يجعل عملية المعالجة واضحة في لمحة.يوفر بيئة تشغيل لفحص السلامة ويوفر توقفًا طارئًا لمنع المعالجة.





مواصفات آلة PCB CNC راوتر:

أبعاد الآلة 613 × 700 × 1600 ملم
وزن الآلة 300 كلغ
نظام تحديد المواقع اتفاقية مكافحة التصحر والتثبيت
نظام التحكم محرك سيرفو AC
مزود الطاقة 220 فولت
وضع الفراغ فراغ علوي / سفلي
منطقة العمل 310 × 360 ملم
مغزل 60000 دورة في الدقيقة
سرعة القطع 0-100 مم / ثانية
التكرار ± 0.02 مم
باب آمن يدوي





منظف ​​آلة التوجيه باستخدام الحاسب الآلي ثنائي الفينيل متعدد الكلور:

مصفاة صندوق عمودي
أبعاد صندوق الغبار 730 مم × 640 مم × 1700 مم
قوة الجهد AC380V 50 هرتز ، 2.2 كيلو واط ، 3 حصان
ضوضاء <75 ديسيبل (أقل من 75 ديسيبل)
أبعاد منفذ / مخرج الهواء 6 "8" (6 بوصات / 8 بوصات)
حبل القوة 5x2.52
كيس فلتر عالي الكثافة 16 قطعة





متطلبات تثبيت جهاز التوجيه PCB CNC:

1. متطلبات إمداد الطاقة لموزع اللوحة: AC380V (المحرك الرئيسي) 4.8K8 / 9A + (المكنسة الكهربائية) 2.2KW / 4.7A

2. Tn-s: المرحلة A ، المرحلة B ، المرحلة C ، الخط الصفري (N) ، الخط الأرضي (PE) ، خط الطاقة 4 مم2في الاعلى

3. متطلبات ضغط الهواء: 4-6kg / cm²

4. مساحة وضع الماكينة: يجب حجز مسافة صيانة 80-100 سم خلف الآلة من الجدار. يحتاج الجانب الأيسر والأيمن إلى حجز 50-80 سم من مسافة الصيانة.

5. متطلبات الرقصة: الارتفاع الكلي 37 مم ، مقسم إلى إطار سفلي + رقصة ، وطول وعرض الإطار السفلي 430 م × 380 م ، فتحة M6 لتركيب الإطار السفلي مربعة 360 × 360 مم (كما هو موضح في الشكل التالي ).



تطبيق PCB CNC Router:

آلة التوجيه PCB CNC ذات طاولة واحدة مع طاولة قابلة للتخصيص 0



خدمتنا:

1. الدعم الفني مدى الحياة وضمان 2 سنة.
2. سيتم استبدال أو استرداد مجاني في حالة وجود أي مشكلة في الجودة.
3. استجابة سريعة / ردود الفعل في غضون 12 ساعة
4. المهندسين متاحون ليتم إرسالهم للقيام بالتركيب والتدريب من الخارج.
5. تغليف متين لمنع الضرر الناجم عن النقل.



جهاز التوجيه PCB CNCشحنة:

1. DHL / FedEx / UPS / TNT Express

2. الهواء

3. السكك الحديدية

4. المحيط

5. شاحنة
