| Brand Name: | Winsmart |
| Model Number: | SMTID3 |
| MOQ: | 1 مجموعة |
| السعر: | USD20000-80000 |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | T / T ، L / C ، ويسترن يونيون |

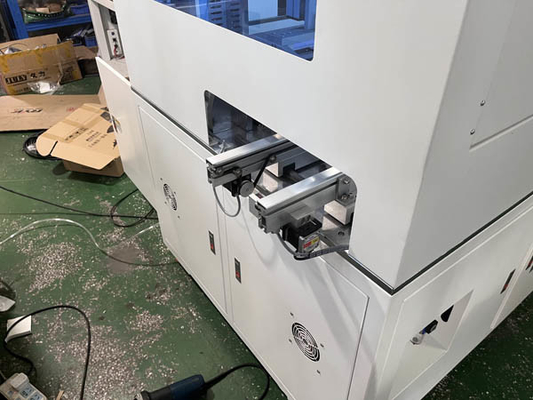

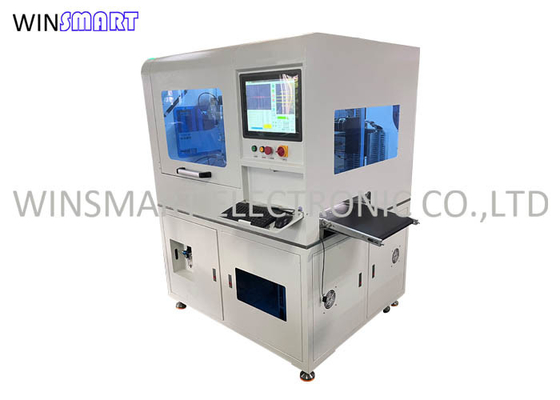

نظام قطع الألومنيوم PCBA الصلب FR4 آلة إزالة لوحة PCB العالمية
وظيفة آلة إزالة لوحة PCB:
آلة إزالة لوحة PCB هذه قابلة للتطبيق لكل من FR4 و Aluminium PCBA المتصل بواسطة جسر V-cut و طحن.
لديها نوعين مختلفين من المغازل لكل من قطع الوصلات ذات الأخدود V والطحن.
ميزة آلة إزالة لوحة PCB:
1. إجهاد قطع منخفض لكل من نزع اللوح على شكل V وعلامة التبويب PCBA.
2. نظام رؤية PC و CCD لبرمجة دقيقة وتشغيل.
3. البرمجة السهلة.
4. أعلى نظام لجمع الغبار لورشة عمل خالية من الغبار.
5. قدرة إنتاجية عالية للمنتجات ذات الأحجام الكبيرة.
ميزات آلة Depaneling PCB:
1. تحقيق الإنتاج غير المأهول ، وهو مناسب لجميع أنواع إزالة لوحة PCBA الصلبة ، والتي تغطي ألواح V-cut و tab.
2. نظام رؤية PC و CCD.
3. البرمجة مع التعويض وجمع الغبار.
4. 2 مغازل مثبتة ، أحدهما لإزالة اللوح على شكل V ، والآخر لطحن الجسر.
5. إجهاد القطع أقل من 500 إجهاد لحماية المكونات من التلف أثناء القطع.
6. اختياري رمز الاستجابة السريعة ونظام تتبع الباركود.
7. برامج ودية وسهلة التشغيل والبرمجة
هيكل قطع آلة Depaneling PCB:
1. محرك سيرفو متطابق مع لولب دقيق يتم دفعه لضمان سرعة القطع والدقة.
2. يتم تشغيل قاطع شفرة المنشار بواسطة محرك بدون فرشاة عالي السرعة ، مما يقلل من إجهاد القطع بشكل فعال.
3. اثنين من المغزل يعمل بشكل منفصل ، ومناسب لجميع عمليات إزالة اللوح FR4 والألومنيوم PCBA.
مواصفات آلة Depaneling PCB:
| رقم الموديل | SMTID3 |
| حجم الماكينة | 1800 (طول) × 1500 (عرض) × 2200 (ارتفاع) ملم |
| الجهد االكهربى | 220 فولت / 50 هرتز ، 2.5 كيلو واط |
| ماكس حجم ثنائي الفينيل متعدد الكلور | 300 × 300 مم (قابلة للتخصيص) |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-6 ملم |
| وضع التغذية | تلقائي |
| تحديد المواقع ثنائي الفينيل متعدد الكلور | تركيبات مخصصة |
| برمجة | تعليم الرؤية ، البرمجة المضمنة |
| قطع المغزل | 20000-60000 دورة في الدقيقة / دقيقة |
| نوع التبريد | التبريد الذاتي |
| وضع جمع الغبار | أفضل مجموعة |
| سرعة القطع | 1-100 مم / ثانية |
| دقة القطع | ± 0.02 مم |
| بت التوجيه | 0.8-3.0 القطر ، الدوران الأيمن |
| كرر الدقة | ± 0.02 مم |
| نظام التحكم | كمبيوتر صناعي |
| مغزل | ألمانيا SycoTec 4025HY |
|
