| Brand Name: | Winsmart |
| Model Number: | SMTID3 |
| MOQ: | 1 مجموعة |
| السعر: | USD20000-80000 |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | T / T ، L / C ، ويسترن يونيون |

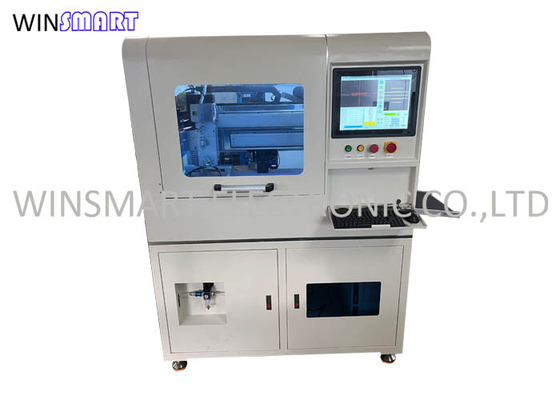

طاولة عمل دوارة مضمنة على شكل حرف V آلة إزالة لوحة PCB
وضع تغذية آلة Depaneling PCB V-cut المضمنة:
1. وضع التشغيل المضاد للكهرباء الساكنة ، واجهة SMEMA القادرة على توصيل معدات SMT الأمامية.

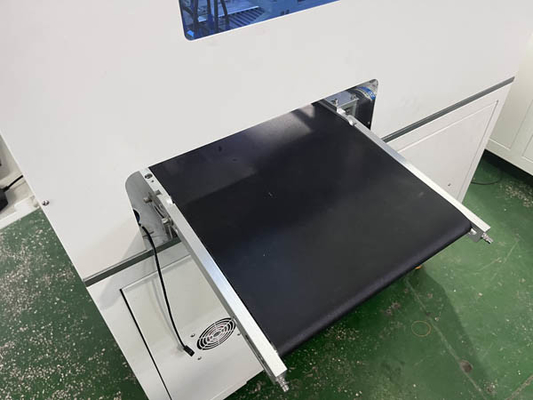

2. ناقل قابل للتعديل ل PCBA بعرض مختلف ، النطاق هو 50-350mm.
ميزات آلة إزالة لوحة PCB المضمنة على شكل حرف V:
※ تحقيق الإنتاج غير المأهول ، وهو مناسب لجميع أنواع إزالة لوحة PCBA الصلبة ، والتي تغطي ألواح V-cut و tab.
※ نظام رؤية PC و CCD.
البرمجة مع التعويض وتجميع الغبار.
※ 2 عمود دوران مثبت ، أحدهما لإزالة اللوح على شكل حرف V ، والآخر لطحن الجسر.
※ إجهاد قطع أقل من 500 إجهاد لحماية المكونات من التلف أثناء القطع.
※ اختياري رمز الاستجابة السريعة ونظام تتبع الباركود.
※ برنامج سهل الاستخدام ، سهل التشغيل والبرمجة
مضمن V-cut PCB Depaneling Machine هيكل القطع:
1. محرك سيرفو متطابق مع لولب دقيق يتم دفعه لضمان سرعة القطع والدقة.
2. يتم تشغيل قاطع شفرة المنشار بواسطة محرك بدون فرشاة عالي السرعة ، مما يقلل من إجهاد القطع بشكل فعال.
3. اثنين من المغزل يعمل بشكل منفصل ، ومناسب لجميع عمليات إزالة اللوح FR4 والألومنيوم PCBA.
مجموعة ميكانيكية مضمنة V-cut PCB Depaneling Machine:
1. يتم تشغيل المحور X بواسطة الحزام والمحرك السائر ، والذي يتميز بسرعة الاستجابة السريعة والدقة العالية وتكلفة الصيانة المنخفضة.
2. يعتمد أسلوب التشغيل المستقل للمعالج المزدوج ، والذي يتميز بالكفاءة والمرونة.وقت تغيير الإنتاج السريع لخط SMT.
3. مجهزة بفوهة فراغ متعددة الوظائف ومريحة وتحسين وقت الإنتاج.
مضمن V-cut PCB Depaneling Machineتخصيص:
| رقم الموديل | SMTID3 |
| حجم الماكينة | 1800 (طول) × 1500 (عرض) × 2200 (ارتفاع) ملم |
| الجهد االكهربى | 220 فولت / 50 هرتز ، 2.5 كيلو واط |
| ماكس حجم ثنائي الفينيل متعدد الكلور | 300 × 300 مم (قابلة للتخصيص) |
| سمك ثنائي الفينيل متعدد الكلور | 0.4-6 ملم |
| وضع التغذية | تلقائي |
| تحديد المواقع ثنائي الفينيل متعدد الكلور | تركيبات مخصصة |
| برمجة | تعليم الرؤية ، البرمجة المضمنة |
| قطع المغزل | 20000-60000 دورة في الدقيقة / دقيقة |
| نوع التبريد | التبريد الذاتي |
| وضع جمع الغبار | أفضل مجموعة |
| سرعة القطع | 1-100 مم / ثانية |
| دقة القطع | ± 0.02 مم |
| بت التوجيه | 0.8-3.0 القطر ، الدوران الأيمن |
| كرر الدقة | ± 0.02 مم |
| نظام التحكم | كمبيوتر صناعي |
| مغزل | ألمانيا SycoTec 4025HY |
|
