تفاصيل المنتج:
|
| محطة العمل: | 2 | اتصال ثنائي الفينيل متعدد الكلور: | وصلات الطحن |
|---|---|---|---|
| مادة ثنائي الفينيل متعدد الكلور: | FR4 و MCPCB | طلب: | لوحة Tab PCBA |
| دقة القطع: | ± 0.05 مم | بت التوجيه: | ضياء 0.8-2.5 مم |
| موافقة CE: | نعم | اسم المنتج: | آلة قطع PCB الأوتوماتيكية |
| تسليط الضوء: | آلة قطع PCB الأوتوماتيكية,FR4 MCPCB آلة قطع PCB,800u Strain PCB Router Machine |
||
آلة قطع PCB الأوتوماتيكية أقل من 800u آلة توجيه سلالة PCB
وصف آلة قطع PCB الأوتوماتيكية:
من أجل تحسين إنتاج لوحة الدوائر المطبوعة (PCB) والسرعة الخطية للتركيب السطحي (SMT) ، يتم تصميم لوحة الدوائر المطبوعة عادة كلوحة كبيرة ، والتي سيتم تقسيمها إلى العديد من لوحات PCB الصغيرة الفردية الأصغر باستخدام معدات آلة depaneling ثنائي الفينيل متعدد الكلور في المنتج النهائي.يمكن تسمية لوحة PCB الكبيرة هذه باللوحة.هذه اللوحة الكبيرة مقسمة إلى قطع صغيرة.في عمليات المنتج المختلفة ، يمكن تقسيمها بعد SMT ، بعد تكنولوجيا المعلومات والاتصالات ، بعد اللحام SMT عبر الفتحة ، أو قبل تجميع المنتج النهائي.
ميزات آلة قطع PCB الأوتوماتيكية:
1. مغزل عالي السرعة: المغزل ذو السرعة العالية يستخدم محرك المغزل المستورد المستخدم على نطاق واسع في جهاز توجيه إزالة لوحة PCB المتطور في الصناعة.يتميز المغزل بمزايا السرعة العالية (60000 دورة في الدقيقة / دقيقة) ، وعمر الخدمة الطويل ، والتحميل والتفريغ المريحين ، وسطح القطع الأملس وعدم وجود نتوءات.إنه مجهز أيضًا بمحول تردد المغزل الأصلي لجعل محرك المغزل يتمتع بعمر خدمة أطول ، ومسافة أعلى لقوة القطع وتأثير ارتفاع درجة الحرارة المنخفض.
2. نظام الرؤية: CCD ملون عالي البكسل وعدسة تكبير كبيرة ، والتي يمكن أن تساعد في تدريس البرنامج وتحرير وظائف المحاكاة.يعمل نظام تصحيح تحديد موضع العلامة التلقائي على تحسين دقة القطع ، ويمنع القطع الخاطئ للركيزة عندما لا تكون اللوحة في مكانها ، ويجعل نسخ البرامج اليمنى واليسرى ونماذج التبديل أسرع.يمكن تحديد وظيفة قراءة الرمز الشريطي لقراءة أو حفظ أو تحميل الرمز الشريطي 1D / 2D ، وهو مناسب لإمكانية التتبع والإدارة الرقمية.
3. تموضع السيارة: لوحة الدائرة PCBA تحقق قطع عالي الدقة ، لديها فحص خادع ، وأداء جسم الخط مستقر وموثوق.
مواصفات آلة قطع PCB الأوتوماتيكية:
| آلة التوجيه | |
| سرعة القطع X / Y | 0 ~ 100 مم / ثانية |
| دقة التكرار | ± 0.01 مم |
| وضع التحكم X / Y1 / Y2 / Z | IPC الصناعية والكمبيوتر الشخصي |
| وضع القيادة X / Y1 / Y2 / Z | محرك سيرفو AC |
| التشغيل وتخزين البيانات | كمبيوتر |
| دقة القطع | ± 0.05 مم |
| سرعة المغزل | 60000 دورة في الدقيقة (ألمانيا KKAVO) |
| مزود الطاقة | 220 فولت / 110 فولت |
| ضغط جوي | 4.5 كجم / سم 2 |
| معدل الطاقة | 1.8 كيلو واط |
| مكنسة كهربائية | |
| الوضع | لأعلى أو لأسفل |
| مزود الطاقة | 380 فولت |
| حتى البعد الأنظف | L650 * W400 * H1350mm |
| أبعاد منظف القاع | L665 * W635 * H1650mm |
صيانة آلة قطع PCB الأوتوماتيكية:
1. من الضروري التحقق مما إذا كانت هناك مواد تسقط من الخزانة الكهربائية.إذا كان الأمر كذلك ، فيجب تنظيفه في الوقت المناسب وصيانته يوميًا.حول طريقة صيانة الألواح الأمامية والخلفية للمضيف: يجب مسح الألواح الأمامية والخلفية للمضيف كل يوم.
2. أسلاك المحرك XYZ وطريقة الصيانة لمستشعر حد المنشأ: بشكل عام ، يجب مسح المستشعر بالغبار الخارجي وبقع الزيت مرة واحدة يوميًا.
3. حول طريقة صيانة الصفيحة الحديدية أسفل المحرك الرئيسي: في حالة سقوط الأجزاء ، يجب إزالتها واستبدالها في الوقت المناسب.
4. حول طريقة الصيانة للمجموعة المكونة من ثلاث نقاط: تحقق مما إذا كان هناك ماء في كوب فلتر الماء كل يوم.إذا كان هناك ماء ، فاضغط على المصرف الأصفر لإزالته.
5. طريقة صيانة المغزل: امسح ونظف المغزل عندما تتوقف الآلة عن العمل كل يوم.
6. طريقة صيانة المكنسة الكهربائية: امسح المكنسة الكهربائية ونظفها بعد أن تتوقف الآلة عن العمل كل يوم.

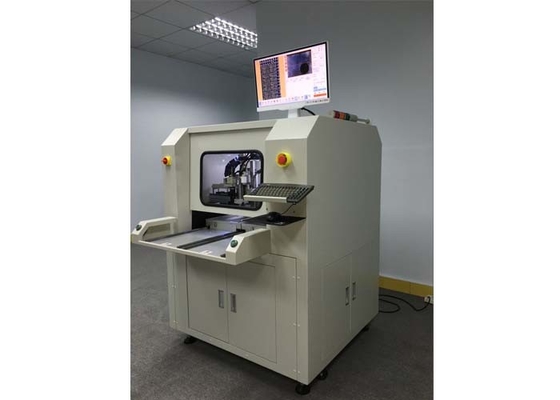

صور آلة قطع PCB الأوتوماتيكية:
