| Brand Name: | Winsmart |
| Model Number: | SMTDR300 |
| MOQ: | 1 مجموعة |
| السعر: | USD20000-80000 |
| Packaging Details: | حالة الخشب الرقائقي |
| Payment Terms: | T / T ، L / C ، ويسترن يونيون |
مربع التعليم مقعد فوق PCB راوتر آلة طحن القطع PCB منفصل
لمحة عامة عن جهاز التوجيه:

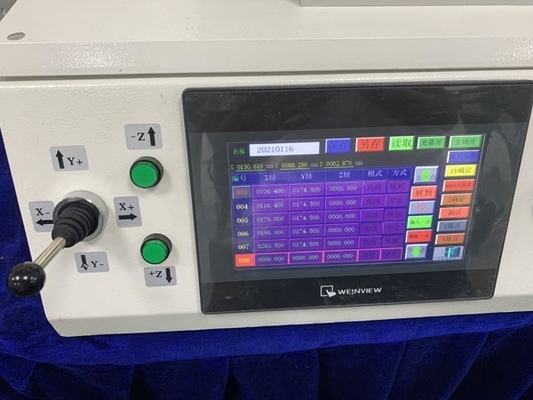

ويتم توفير جهاز التوجيه من الـ (بي سي بي) من أجل تلبية متطلبات العملاء الصناعيينيمكن للمشغل بسهولة إعداد الأجهزة المخصصة دون أي تأخير ودون أي خطر من الإعداد الخاطئلدينا نموذجين سطح المكتب، متوفرة مع روبوتات سطح المكتب لقطع الألواح. مع برمجة سهلة الاستخدام،ليس هناك حاجة لتعلم لغة البرمجة المعقدة من أجل تشغيل جهاز التوجيهيتم تجهيز جهاز التوجيه بنظام فراغ لإزالة الغبار والحطام بكفاءة من تحت اللوحة.
خصائص جهاز توجيه الـ PCB على سطح المقعد:
1جهاز توجيه PCB من طاولة واحدة مع سرعات تصل إلى 100mm/s وسرعات تحديد المواقع من 500mm/s.
2قطع مستمر دون انقطاع أثناء التحميل والتفريغ.
3. نظام الغزل عالي الجودة يمكّن النظام من التسارع والتباطؤ بسرعة، مما يقلل من وقت التزامن ويزيد من الإنتاجية مع الحفاظ على دقة عالية.
4استخدام أجهزة عالية الجودة لضمان الفولاذ العالي والأداء العالي.
الاحتياطات الخاصة بجهاز التوجيه:
1بعد الانتهاء من العمل، تأكد من قطع إمدادات الكهرباء، وتنظيف الخليط قطع النفايات، وضمان نظافة الآلة.
2انتبه إلى محركات الأسفل وقطع التوجيه لضمان التنفيذ الفعال لتنفيذ.
3. انتبه إلى صيانة الأدوات. عندما تكون الأدوات خارج الخدمة لفترة طويلة ، قم بإزالة الأدوات وتطبيق زيت المحرك للصيانة.
4- تحقق من إرساء كل برغي من آلة كل يوم.
مواصفات جهاز التوجيه PCB:
| محرك نظام القيادة | محرك سيرفو / خطوة |
| الفولاذ | المذنب المحلي / المستورد |
| أداء القطع | 500ملم / ثانية |
| قابلية تكرار نظام القيادة | ± 0.02 ملم |
| سرعة القطع | ماكس 100mm / S يعتمد على مواد PCB وجودة القطع |
| القرار | ± 0.01mm |
| ضربة XYZ | 350 * 350 * 100 ملم |
| تحديد موقع PCB | مصباح خاص أو قياسي |
| طريقة التعامل | وضع يدوي |
| سمك لوحة الدوائر | 0.4mm-4mm |
| قوة الغزل | 0.5 كيلوواط |
| سرعة الفولاذ | 40,000 دورة في الدقيقة |
| حجم الجهاز | 650*550*615ملم |
| الوزن | 73 كجم |
تفاصيل جهاز التوجيه:

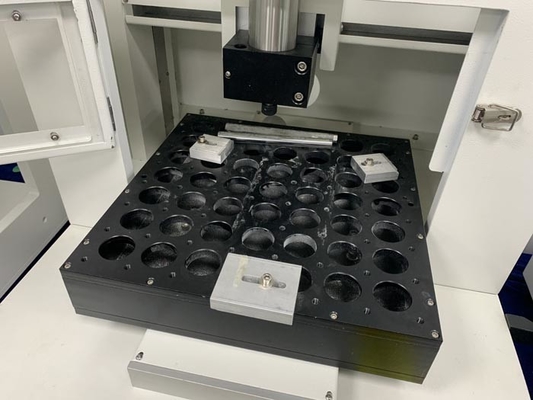

1. تستخدم آلة توجيه PCB من نوع المقعد إطارًا مصممًا خصيصًا للحفاظ على لوحة PCB أثناء القطع ، لضمان القطع الدقيق و حافة القطع السلسة.
2. آلة توجيه PCB من نوع المقعد هي جهاز يستخدم قطعة طحن لتشغيل بسرعة عالية لفصل ألواح PCB حسب المسار المحدد مسبقًا.الجهاز المكتبية PCB depaneling جهاز توجيه يحل محل عيوب القطع من كسر اليدوي، و V-cut أو الخنق، يحسن جودة المنتج ويقلل من معدل الخردة.
|
