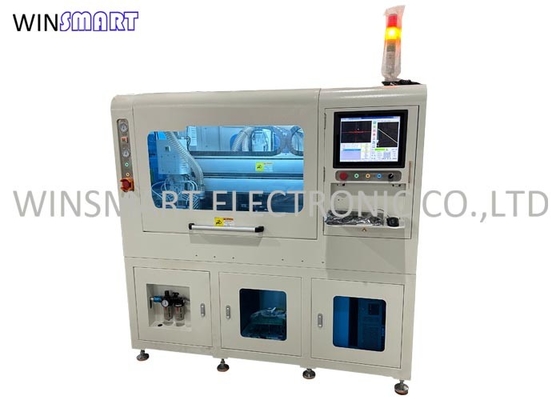

نظام كاميرا CCD 2 محطة كاملة تلقائية بشكل V قطع PCB Depaneler بدون مشغل

نظام كاميرا CCD 2 محطة كاملة تلقائية بشكل V قطع PCB Depaneler بدون مشغل
نظام كاميرا CCD 2 محطة كاملة تلقائية بشكل V قطع PCB Depaneler بدون مشغل

صورة كبيرة :  نظام كاميرا CCD 2 محطة كاملة تلقائية بشكل V قطع PCB Depaneler بدون مشغل

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: Winsmart
إصدار الشهادات: CE
رقم الموديل: SMTID2
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: USD1-10000/set
تفاصيل التغليف: حالة الخشب الرقائقي
وقت التسليم: 2-5 أيام
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 200 مجموعة شهريا

نظام كاميرا CCD 2 محطة كاملة تلقائية بشكل V قطع PCB Depaneler بدون مشغل

وصف
جدول العمل: 2 قطع الإجهاد: سلالة أقل من 200 ش
نظام CCD: نعم البعد ثنائي الفينيل متعدد الكلور: 300x300mm (قياسي)
اتصال ثنائي الفينيل متعدد الكلور: جسر الطحن و V-cut اسم: V Cut PCB Depaneler

نظام كاميرا CCD 2 محطة كاملة تلقائية بشكل V قطع PCB Depaneler بدون مشغل


كامل تلقائي V Cut PCB Depanelerوصف:

هذه الآلة عبارة عن معدات أوتوماتيكية بالكامل عبر الإنترنت ، والتي يمكن توصيلها بآلة محمل ثنائي الفينيل متعدد الكلور.

إنها تعتمد الدوران عالي السرعة لشفرة المنشار والقطع الأوتوماتيكي وفقًا للبرامج.

تم تصميم المعدات على الإنترنت ، والتي يمكنها تحديد الموقع والقطع والفراغ تلقائيًا ، مع كفاءة إنتاج عالية وجودة مستقرة.

نظام التشغيل Windows 10 ، برنامج البرمجة المرئية ، نظام التصحيح التلقائي مارك بوينت ، كاميرا عالية البكسل لعرض مسار القطع.


كامل تلقائي ميزات V Cut PCB Depaneler:
1. اثنان من المغازل المنفصلة لكل من قطع الوصلات المقطوعة على شكل V ووصلات الطحن.
2. طاولتان قابلتان للدوران للإنتاج بكميات كبيرة لتوفير تكلفة الإنتاج.
3. أعلى نظام تنظيف الغبار لجعل ورشة العمل نظيفة.
4. ناقل التغذية الأوتوماتيكي وناقل الإخراج الأوتوماتيكي بدون مشغلين.
5. حافة القطع سلسة بدون حواف أو ثني.

6. تصميم جمع النفايات ثنائي الفينيل متعدد الكلور.


كامل تلقائي مواصفات V Cut PCB Depaneler:

غرض SMTID2
منطقة العمل 300 × 300 مم ، 0-80 مم (ع)
كاميرا بجهاز اقتران الشحنات نعم
مغزل ماركة الصين
قضيب لولبي ، سكة توجيه ، وحدة ماركة الصين
أجهزة السيارات باناسونيك
المزيل الالكتروستاتيكي ADK-801ADK-801
الكمبيوتر الصف الصناعية
بطاقة التحكم بالحركة PI9074
شاشة 17 بوصة
نظام التشغيل نظام التشغيل Windows 10
سرعة المغزل 40000 دورة في الدقيقة
سرعة محرك XYZ XY.800mm / s ، Z.300mm / s
سرعة القطع 0-80 مم / ثانية
دقة القطع ± 0.05 مم
القوة الشاملة 5 كيلو واط
منصة العمل يمكن أن تقطع الصينية الدوارة في اتجاهين
نظام تبريد المغزل تبريد الهواء
قوة المكنسة الكهربائية 3.5kw 380V ، 3 مراحل (تنظيف بالمكنسة الكهربائية العلوية والسفلية اختياري)
ضغط جوي 0.5-0.7 ميجا باسكال
التحكم في الضوضاء <80 ديسيبل
جهاز أمان باب أمان وجهاز استشعار
وضعية التشغيل في النسق
تحميل ثنائي الفينيل متعدد الكلور ناقل تغذية قابل للتعديل
الكشف التلقائي عن الخطأ ووضع الصيانة وظيفة التشخيص الذاتي وعرض معلومات الخطأ في الوقت الفعلي والاستعلام بشكل حدسي عن حالة كل منفذ إدخال / إخراج لاستكشاف الأخطاء وإصلاحها
الدعم الفني والتدريب تقديم خدمات تشغيل المعدات والبرمجة وصيانة الأجهزة والتدريب
نظام الرؤية نظام التصحيح البصري لتحديد المواقع CCD
ارتفاع قابل للتعديل 50-70 ملم
ضوء تحذير مصباح ثلاثي الألوان
نطاق العمل الغطاء الواقي وضع الحماية الأعمى للباب السداسي السطوح
البعد 1000 (L) x1010 (W) x1860 (H) ملم
وزن حوالي 1000 كلغ


كامل تلقائي طاولات عمل V Cut PCB Depaneler:

عند الانتهاء من قطع اتجاه الطاولة اليسرى بزاوية 0 درجة ، تدور الطاولة إلى 90 اتجاهًا للقطع.

عند الانتهاء من قطع اللوحة بأكملها على الطاولة اليسرى ، يتم إخراج التثبيت مع PCBA منفصل للاختيار.

ثم تنتقل الطاولة اليمنى إلى موضع القطع من أجل قطع باتجاه 0 درجة ، وبعد الانتهاء ، تدور الطاولة اليمنى 90 درجة للقطع.

بهذه الطريقة ، تستمر الآلة في القطع لتحسين السعة للتطبيقات ذات الحجم الكبير.

نظام كاميرا CCD 2 محطة كاملة تلقائية بشكل V قطع PCB Depaneler بدون مشغل 0
