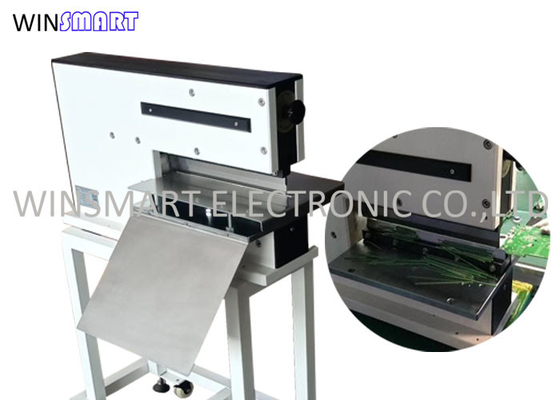

اسطوانة مدفوعة V آلة قطع PCB طول القطع 330 مم

اسطوانة مدفوعة V-Cut PCB آلة Depaneling 330mm طول القطع

تطوير آلة Depaneling V-Cut PCB:

آلة إزالة لوحة PCB هي نوع من الآلات المستخدمة في عملية القطع المستمر لثنائي الفينيل متعدد الكلور.في حين أن جودة الطي اليدوي التقليدي لا يمكن السيطرة عليها ، إلا أن هناك أيضًا مخاطر خفية في سلامة عمل الأفراد القابلة للطي.ومع ذلك ، نظرًا للقوة غير المتكافئة للطي اليدوي والاختلاف في زاوية وموضع الطي ، فإن الدائرة الكهربائية PCB والأجزاء ومسارات القصدير تالفة ، وتتساقط المكونات ، وتشوه رقائق النحاس وسقوط الألواح ، وغيرها من العمر القصير والعكس الظواهر.

ميزات آلة Depaneling V-Cut PCB:

1. تعمل بالهواء المضغوط ، تصميم هجين كهربائي ، قطع سكين مستقيم مزدوج ، قابل للتقسيم لتقسيم ورقة SMD الدقيقة ، لوحة دوائر من الألومنيوم.

2. مناسبة لجميع سمك ثنائي الفينيل متعدد الكلور ، شوط لوح التقطيع أقل من 2 مم ، ولا توجد مخاوف تتعلق بالسلامة التشغيلية.

3. تقليل الضغط الداخلي الناتج عند قطع اللوح إلى أقل من 180μST لتجنب تشقق القصدير ومنع تلف الأجزاء الدقيقة.

4. قطع حافة الأخدود V وعرض الجزء 0.3 مم ، الارتفاع 50 مم.

5. إجهاد قطع منخفض لقطع حافة سلس.

6. دواسة القدم التحكم في سرعة القطع.

V-Cut PCB Depaneling آلةتخصيص:

تفاصيل آلة إزالة اللوح ثنائي الفينيل متعدد الكلور V-Cut:

1. اثنان تصميم شفرة خطية.إجهاد القطع المنخفض ، تلبية المتطلبات الصارمة للألواح الدقيقة أقل من 300 إجهاد.

2. أقصى خلوص للشفرة 2 مم ، تأكد من أن أصابع المشغل لا يمكن إدخالها من أجل الإنتاج الآمن.ومن السهل ضبط خلوص الشفرة بواسطة مقبض الدوران.

3. خالية من الضوضاء والغبار.تعرض وظيفة كونتر أوقات القطع لتذكير بفحص حدة الشفرة.يمكن إعادة شحذ الشفرة 2-3 مرات.

التعليمات:

س: ما هو عمر النصل؟

ج: 100000-300000 مرة قطع ، يعتمد على مادة ثنائي الفينيل متعدد الكلور.

س: ما هي مادة ثنائي الفينيل متعدد الكلور المتاحة؟

ج: FR1 ، FR4 ، CEM ، MCPCB.

س: ما هو سمك ثنائي الفينيل متعدد الكلور؟

ج: 0.4-3.5 ملم

س: ما هي سرعة القطع؟

ج: إنه قابل للتعديل ، 0-400 مم / ثانية.
