تفاصيل المنتج:
|
| الحالة: | 100٪ جديد | الضمان: | 12 شهر |
|---|---|---|---|
| نوع ثنائي الفينيل متعدد الكلور: | ثقوب الختم | التعبئة والتغليف: | حالة الخشب الرقائقي |
| التطبيق: | التصنيع الإلكتروني | نظام التحكم: | PLC |
| حجم الآلة: | 1000ملم*1000ملم*1400ملم | وزن الآلة: | 500 كجم |
| المواد: | الألومنيوم، FR4، FPC الخ | الأعلى. سرعة التغذية: | 100 ملم / ثانية |
| Max. الأعلى. Punching Force قوة اللكم: | 20 ت | الحجم الأقصى: | قابلة للتخصيص |
| Max. الأعلى. Punching Thickness سمك التثقيب: | 2 مم | وضعية التشغيل: | يدوي / أوتوماتيكي |
| إمدادات الطاقة: | 220 فولت/50 هرتز | اسم المنتج: | آلة حفر PCB النيوماتيكية |
| دقة اللكم: | ± 0.1 مم | سكتة دماغية: | 50ملم |
| تسليط الضوء: | 10 طن آلة حفر PCB,PLC آلة حفر PCB,آلة الـ PCB المضغوطة بالهواء,PLC PCB Punching Machine,Pneumatic Punching PCB Machine |
||

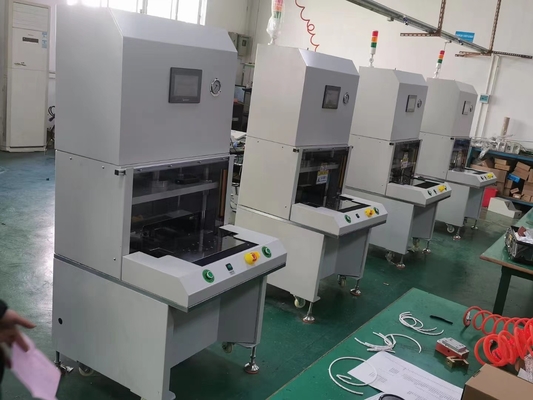

10 طن آلة ثقب PCB النيوماتيكي 10S دورة الوقت تحسين الإنتاجية
آلة حفر PCB النيوماتيكية مقدمة:
آلة 10 طن من الـ Pneumatic PCB Punching هي معدات متخصصة مصممة لضرب الثقوب أو الفتحات بكفاءة في لوحات الدوائر المطبوعة (PCBs).انها تستخدم القوة الهوائية لتقديم مستوى عال من قوة الاختراقمع وقت دورة 10 ثانية، تم تطوير هذه الآلة خصيصًا لتحسين الإنتاجية في عمليات تصنيع أقراص PCB.
آلة اختبار PCBA صيغة اختبار دقيقة
آلة حفر PCB النيوماتيكيةالخصائص:
1قوة إبرة عالية: تم تجهيز الجهاز بنظام هوائي يوفر قوة إبرة تصل إلى 10 أطنان. وهذا يضمن إبرة ثقب أو فتحة فعالة وموثوقة في PCB.
2وقت دورة سريع: يسمح وقت دورة السرعة للآلة من 10 ثوان للعمليات الخزعة السريعة، مما يسهم في تحسين الإنتاجية وتقليل أوقات دورة الإنتاج.
3نظام التحكم الهوائي: تستخدم الآلة نظام التحكم الهوائي، والذي يضمن عمليات الاختبار الدقيقة والمتسقة.أنه يوفر التحكم الموثوق به على قوة الاختراق ويضمن وضع حفرة دقيقة أو فتحة.
4أنماط الاختبار القابلة للتخصيص: يمكن تخصيص الجهاز لاستيعاب أنماط الاختبار المختلفة بناءً على تصاميم ومتطلبات خاصة لـ PCB.يسمح بالمرونة في وضع الثقب أو فتحة.
5عملية سهلة: تتميز الآلة بأجهزة تحكم وواجهات سهلة الاستخدام، مما يجعل من السهل على المشغلين إعداد معايير الاختبار وتعديل الإعدادات ومراقبة تشغيل الآلة.
آلة حفر PCB النيوماتيكيةالوظيفة:
يمكن استخدام هذه الآلة لطحن PCB لتصنيع PCB في صناعات مختلفة. إنها تساعد على تجنب الشقوق الصغيرة التي قد تكون ناجمة في PCBs من العملية اليدوية.انها توفر سهلة لإنشاء ضرب يموت مع أدوات الميتة قابلة للتغييريحتوي الجهاز أيضا على تحميل و تفريغ مريح لـ PCB مع تشغيله السهل.يحتوي الجهاز المدفوع بالأسطوانة الهوائية على نظام حماية آمن ويمكن أن يكون مناسبًا لتطبيقات مختلفة.
آلة حفر PCB النيوماتيكيةالمواصفات:
| منطقة العمل | 460*320ملم |
| ضغط العمل | 0.45-0.7Mpa |
| دقة القطع | ± 0.05 ملم |
| وقت الدورة | 7-15 ثانية |
| القوة الهوائية | 10T |
| سمك PCB/FPC | 0.08-3.5MM |
| مواد PCB/FPC | FPC، FR1، FR4، CEM-1، CEM-3، MCPCB |
| وضع القطع | ضربات |
| نوع PCB | لوحات التاب |
| الممتلكات العاملة |
شاشة LCD، يسجل تلقائيًا عدد المنتجات المصنعة، الخرق الآلي |
| ميناء نقل | المعيار الدولي |
| تحميل PCB | الدليل |
| محاذاة الـ PCB | القالب المضرب |
| لغة العملية | الإنجليزية |
| السكتة الدماغية | 50MM |
| ارتفاع العفن | 170MM |
| القوة | 380/220 فولت |
| فيوز | 3A |
| مقاس الجهاز | 820x740x1750ملم |
| وزن الجهاز | 680 كجم |
خطوات تشغيل آلة ثقب PCBA النيوماتيكية:
1التحضير: تأكد من أن الآلة مثبتة بشكل صحيح ومتصلة بمصدر هواء مضغوط. ضع PCB الذي سيتم اختراقه بشكل آمن على قالب الجهاز.
البرمجة: لا حاجة إلى البرمجة ، وقتاً مخصصاً لتوفير البرنامج. تحميل اللوحات يدوياً على القالب ، اضغط على زر "بدء" للضرب.
الموقع: محاذاة اللوحة الورقية الدبلوماسية بدقة داخل قالب الجهاز ، وضمان أن مواقع الاختبار المطلوبة تتماشى مع أدوات الاختبار أو الموت.
التنشيط: تنشيط نظام التحكم الهوائي للآلة من خلال بدء عملية الضرب. يمكن القيام بذلك عادة بالضغط على زر أو تشغيل دواسة القدم،الذي يؤدي إلى تشغيل النظام الهوائي لممارسة قوة الاختراق.
الخزعة: ستمارس الآلة القوة الهوائية على أدوات الخزعة أو المطبوعات ، والتي ستخترق PCB ، مما يخلق الثقوب أو الفتحات المطلوبة.يجب أن يتم تنفيذ عملية الاختراق في غضون وقت الدورة المحدد من 10 ثانية.
التفتيش: بعد الانتهاء من عملية الخرق ، فحص PCB المخرق للتأكد من أن الثقوب أو الفتحات وضعت بدقة وتلبي المواصفات المطلوبة.
تطبيقات PCBA المضغوطة النيوماتيكية
تصنيع الإلكترونيات: تستخدم الآلة في إنتاج أقراص PCB لأجهزة إلكترونية مختلفة ، مثل الأجهزة الإلكترونية الاستهلاكية ومعدات الاتصالات السلكية واللاسلكية وأنظمة التحكم الصناعية.
تصميم نماذج PCB: خلال مرحلة تصميم النماذج الأولية ، تساعد الآلة في إنشاء ثقوب أو فتحات في PCB لأغراض وضع المكونات واختبارها.
تجميع PCB: فتحات أو فتحات مثقوبة في PCBs تسهل إدخال المكونات الإلكترونية أثناء عملية التجميع.
تصنيع أقراص PCB مخصصة: هذه الآلة مناسبة لتصنيع أقراص PCB مصممة خصيصًا تتطلب وضع حفرة أو فتحة دقيقة.
