تفاصيل المنتج:
|
وانرتي: | سنة واحدة | البعد بليد: | 2x14x57 ملم |
---|---|---|---|
الأصل: | الصين الجديدة | دقة القطع: | دقة عالية |
زاوية القطع: | 90 درجة | قوة القطع: | قابل للتعديل |
طول القطع: | غير محدود | طريقة القطع: | قطع في |
سرعة القطع: | عالية | سمك القطع: | 0.2-3.2 مم |
عرض القطع: | 2-90ملم | المواد: | FR-4، CEM-3، الألومنيوم |
عملية: | تلقائي | اسم المنتج: | آلة قطع ألواح PCB |
تسليط الضوء: | آلة قطع ألواح PCB LED,1200 ملم LED القطع لوحة PCB,5 شفرة حفر لوحة PCB,1200mm LED PCB Board Cutter,5 Blade PCB Board Cutter |
آلة قطع لوحة PCB LED 1200mm: 5 شفرات التوتر السفلي للقطع
الجهاز القطع لوحة PCB خصائص:
1. يفرق الألواح حتى 0.1 "
2أطول لوحة: لا حد
3الحد الأدنى لسمك اللوحة 0.024"
4. يقطع الألواح بأمان مع أجزاء قريبة من 0.02 " إلى خط النتيجة.
5فقط اسمحوا لوضع اللوحات الصحيحة لتجنب الأخطاء
آلة قطع لوحات الـ PCB

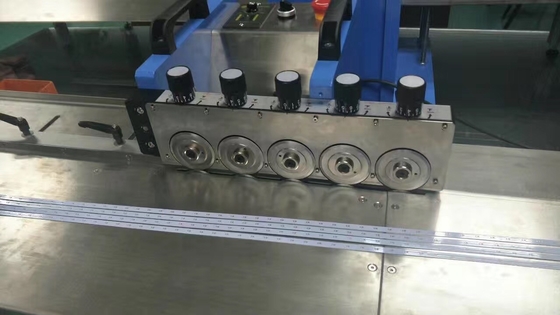

تم تصميم هذا المعدات للحد من الإجهاد على اللوحات وتجنب تلف المكونات، ولديها 5 أزواج من شفرات الدقة لضمان عدم ثني اللوحة أو تشوهها.إنه نموذج تحسين مقارنة مع نموذج 3 أزواج، مع أقل إجهاد القطع. يمكن ضبط دليل الشفرة عمودياً لألواح LED مختلفة دون قيود على طول القطع.
المواصفات الخاصة بجهاز قطع ألواح PCB:
النموذج | SMTD3L |
مقاس الجهاز | 400×400×330ملم |
أبعاد المنصة | 2400×300×200ملم |
الحد الأقصى لطول القطع | لا يوجد حد |
مواد PCB | FR4، MCPCB، لوحات النحاس |
سرعة القطع | 0-500mm/s |
سمك الـ PCB | 0.6-3ملم |
القوة | 220/110 فولت |
وزن الجهاز | 50 كجم |
أبعاد الحافظة الخشبية | 116×67×58 سم |
الوزن الإجمالي | 85 كجم |
ميزات آلة قطع لوحات الـ PCB:
تقليل إجهاد القطع: ميزة إجهاد القطع السفلي ذات 5 شفرات توزع قوة القطع عبر شفرات متعددة ، مما يقلل من الإجهاد على PCB. وهذا يساعد على منع التشويش ، والتشقق ،أو تلف الدوائر والمكوناتلضمان سلامة PCB LED.
قطع نظيفة ودقيقة: تصميم الجهاز ، جنبا إلى جنب مع تكوين 5 شفرات ، يسمح بتقطيع نظيف ودقيق للوحات PCB LED بطول يصل إلى 1200 مم.هذا يضمن الفصل الدقيق لـ PCB الفردية دون حفر أو حواف خشنة، الحفاظ على معايير عالية الجودة.
الكفاءة العالية: توفر الآلة كفاءة عالية في عملية قطع PCB ، مما يسمح بالعمل السريع والمتواصل.يقلل من وقت الإنتاج ويزيد من الإنتاجية العامة في تصنيع أقراص PCB LED.
التنوع: آلة قطع لوح PCB LED 1200mm هي
مناسبة لقطع أنواع مختلفة من أقراص PCB LED ، بما في ذلك لوحات ذات طبقة واحدة وطابقين ومتعددة طبقات.يمكن أن تتعامل مع سمك مختلف لـ PCB ويمكن أن تتكيف مع تصاميم وتكوينات مختلفة لـ LED PCB.
سهولة التشغيل: تم تصميم الآلة مع أدوات التحكم سهلة الاستخدام وواجهة بديهية ، مما يسهل التشغيل.يمكن للمشغلين تعيين معايير القطع المطلوبة ومراقبة عملية القطع بسهولة.
تطبيقات آلة قطع ألواح PCB:
يتم استخدام آلة قطع لوحات PCB LED مع ميزة إجهاد القطع السفلي ذات 5 شفرات في صناعة تصنيع PCB LED لتطبيقات مختلفة ، بما في ذلك:
إضاءة LED: تستخدم الآلة عادة لقطع أقراص PCB LED المستخدمة في تطبيقات الإضاءة ، مثل شرائط LED ولوحات LED ووحدات LED.يضمن الفصل الدقيق لـ PCBs لتجميع LED فعال.
لوحات العرض: يمكن قطع أقراص PCB LED المستخدمة في لوحات العرض ، مثل شاشات LED واللوحات الإعلانية والإشارات ، بدقة باستخدام هذه الآلة.يسمح بإنتاج لوحات عرض ذات حواف نظيفة وأبعاد دقيقة.
إضاءة السيارات: يمكن قطع أقراص PCB LED لتطبيقات إضاءة السيارات ، مثل المصابيح الأمامية والأضواء الخلفية والإضاءة الداخلية بكفاءة ودقة باستخدام الآلة.إنه يساعد في تصنيع أنظمة إضاءة السيارات عالية الجودة.
الإلكترونيات الاستهلاكية: تجد الآلة تطبيقًا في إنتاج أقراص PCB LED للإلكترونيات الاستهلاكية ، بما في ذلك الهواتف الذكية والأجهزة اللوحية والتلفزيون والأجهزة المنزلية الذكية.يضمن قطع دقيق لتجميع PCB موثوق به.
الإلكترونيات الصناعية: يمكن قطع أقراص PCB LED المستخدمة في المعدات الإلكترونية الصناعية ، مثل لوحات التحكم ومصادر الطاقة وأنظمة الأتمتة بدقة باستخدام هذه الآلة.يساعد في تصنيع أجهزة إلكترونية صناعية قوية وموثوقة.
