تفاصيل المنتج:
|
| مادة ثنائي الفينيل متعدد الكلور: | FR1 ، FR4 ، CEM1 ، CEM3 ، MCPCB | تحركها: | هواء |
|---|---|---|---|
| الحياة بليد: | 50000-100000 مرة | مادة شفرة: | حديدعالى السرعه |
| زاوية القطع: | 90 درجة | طول القطع: | 130 ملم |
| طريقة القطع: | V-CUT | سمك القطع: | 0.2-3.2 مم |
| مستوى الضوضاء: | قليل | اسم المنتج: | آلة قص ثنائي الفينيل متعدد الكلور |
| تسليط الضوء: | أداة إزالة لوحات الـ PCB اليدوية,200 ملم شفرة خطية PCB غيلوتين,أداة إزالة لوحات الأقراص المتحركة جواً,200mm Linear Blade PCB Guillotine,Air Driven PCB Depaneling Tool |
||
أداة إزالة لوحات الأقراص اليدوية:

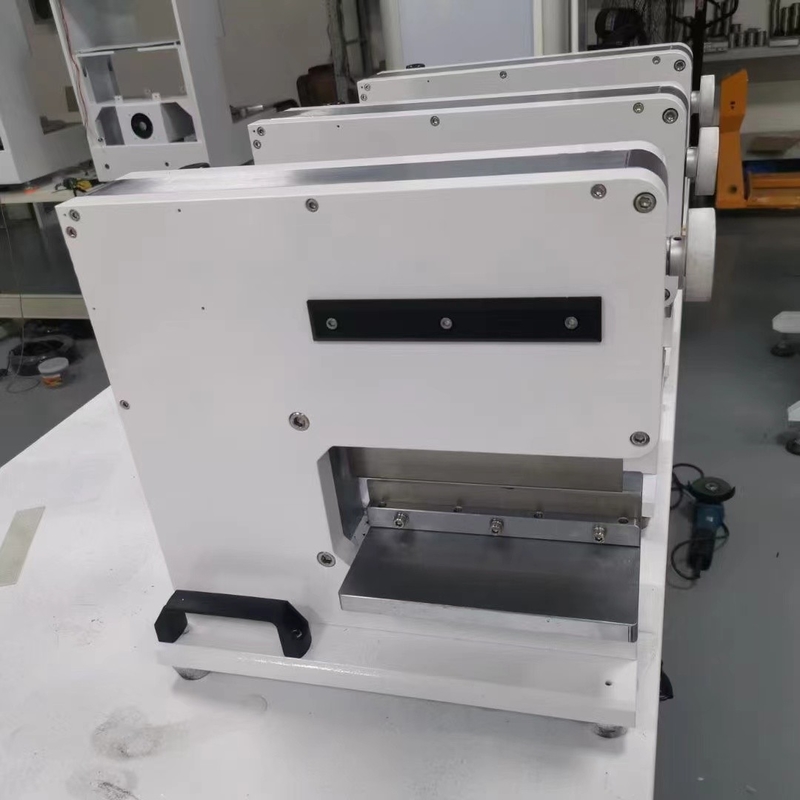

أداة إزالة لوحة PCB اليدوية ذات الشفرة الخطية ذات الطاقة الهوائية 200 مم ، والمعروفة أيضًا باسم غيلوتين PCB ، هي أداة قطع يدوية مصممة خصيصًا لفصل PCB الفردية من لوحة أكبر.تستخدم هذه الأداة آلية شفرة خطية مدفوعة بالهواء لقطع مواد PCB بدقة وكفاءةيتم استخدامه عادة في عمليات تصنيع و تجميع PCB لضمان تنظيف ديفانيلنغ نظيف ودقيق.
أدوات إزالة لوحات الأقراص اليدوية:
لا حاجة إلى طاقة: تعمل الآلة دون الحاجة إلى طاقة خارجية ، مما يجعلها محمولة للغاية وسهلة الاستخدام في مواقع مختلفة دون قيود توافر الطاقة.
V Cut Separation: تستخدم الآلة طريقة V-cut لفصل أقراص PCB المعدنية. تخلق آلية V-cut فصلًا دقيقًا ونظيفًا على طول خطوط القطع المحددة مسبقًا ،ضمان الحد الأدنى من الإجهاد على PCB والمكونات.
التصميم المدمج: تم تصميم الآلة لتكون مضغوطة وخفيفة الوزن ، مما يسمح بسهولة النقل وتوفير المساحة في بيئات التصنيع.
عمق القطع القابل للتعديل: تقدم الآلة إعدادات عمق القطع القابلة للتعديل ، مما يسمح بالتخصيص بناءً على سمك PCB الأساس المعدني المحدد ، مما يضمن أداء القطع الأمثل.
عملية بسيطة: تتميز الآلة بأدوات تحكم سهلة الاستخدام وعملية تشغيل مباشرة، مما يسهل على المشغلين إعدادها واستخدامها دون الحاجة إلى تدريب مكثف.
البناء القوي: يتم بناء الآلة بمواد قوية لضمان المتانة والموثوقية طويلة الأجل في بيئات التصنيع المطالبة.
أداء أداة إزالة لوحات الأقراص اليدوية:
توفر أداة إزالة لوحة PCB اليدوية ذات الشفرة الخطية ذات القيادة الجوية 200 مم العديد من مزايا الأداء:
قطع الدقة: توفر آلية الشفرة الخطية التي تعمل بالطاقة الهوائية قطعًا منظمًا ودقيقًا ، مما يؤدي إلى فصل نظيف ودقيق لـ PCBs.هذا يضمن جودة عالية من التصميم ويقلل من الحاجة إلى إعادة العمل أو التعديل الإضافي.
الكفاءة: تسمح الأداة بتصنيع PCBs بكفاءة ، مما يقلل من الجهد اليدوي والوقت اللازم لفصل اللوحات الفردية من لوحة أكبر.يسهم في زيادة الإنتاجية في عملية تصنيع PCB.
التنوع: ميزة طول القطع القابلة للتعديل تمكن الأداة من التعامل مع مختلف أحجام وأشكال PCB. إنها توفر التنوع في تصميم أنواع مختلفة من PCB ، بما في ذلك الأطباق الواحدة ،طبقة مزدوجة، والألواح متعددة الطبقات.
كفاءة التكلفة: التشغيل اليدوي لـ PCB Guillotine يلغي الحاجة إلى آلات معقدة أو إمدادات الطاقة ، مما يجعلها حلًا فعالًا من حيث التكلفة لتنظيف PCB.انها مناسبة لكل من العمليات الصغيرة والكبيرة.
المواصفات اليدوية لـ PCB Depaneling:
| رقم الطراز | SMTPD2 |
| مقاس الجهاز | 1050x350x500ملم |
| الحد الأقصى لطول القطع | 600ملم |
| مواد PCB | FR4، MCPCB، CEM، لوحات النحاس |
| ضغط الهواء | 0.4-0.7MPa |
| سمك الـ PCB | 0.3-3.5ملم |
| القوة | 110/220 فولت |
| وزن الجهاز | 350كيلوغرام |
| الأصل | الصين |
| العلامة التجارية | (وينسمارت) |
| الضمان | سنة واحدة |
| مادة الشفرة | الصلب السريع |
| الشفرة مُحَدّدة من جديد | نعم.. |
| عدادات ESD | اختياري |
| العداد | نعم.. |
| الحالة | 100% جديد |
| شروط الشحن | سابقة العمل، FOB، CIF، DDU، DDP |
| شهادة الموافقة | نعم.. |
| ضمان الجودة | نعم.. |
تطبيقات إزالة لوحات الـ PCB اليدوية:
إضاءة LED: يتم استخدام أقراص PCB ذات نواة معدنية عادة في تطبيقات إضاءة LED.هذه الآلة تفصل بكفاءة الأساس المعدني PCBs المستخدمة في مصابيح الإضاءة LED دون الإضرار المكونات الحساسة LED.
إلكترونيات الطاقة: يتم استخدام أقراص PCB ذات نواة معدنية في تطبيقات إلكترونيات الطاقة ، مثل المحولات ومحركات المحرك ومصادر الطاقة.هذه الآلة توفر حلًا موثوقًا وفعالًا لتفريغ هذه الأقراص PCB المتخصصة.
إلكترونيات السيارات: تطبق الآلة في صناعة السيارات ، حيث يتم استخدام أقراص PCB المعدنية في وحدات التحكم الإلكترونية (ECU) وأنظمة الإضاءة وغيرها من أجهزة الكترونيات السيارات.
الإلكترونيات الصناعية: تستخدم أقراص PCB الأساسية المعدنية في أنظمة التحكم الصناعي والروبوتات ومعدات الأتمتة.تسمح الآلة بفصل دقيق وخالي من الإجهاد من PCBs في هذه التطبيقات.
