| Brand Name: | Winsmart |
| Model Number: | smtirx |
| MOQ: | 1 مجموعة |
| السعر: | USD20000-80000 |
| Packaging Details: | علبة من الخشب المقاوم |
| Payment Terms: | T/T، L/C، ويسترن يونيون |
ماكس 100،000 دورة في الدقيقة سرعة عالية طاولة مزدوجة في خط جهاز توجيه PCB الدقة ± 0.05mm
توصيف جهاز التوجيه PCB اللاسع:
يستخدم على نطاق واسع في صناعة تصنيع المنتجات الإلكترونية. لأن طريقة الطي اليدوية التقليدية سوف تنتج إجهادا قويا، والذي له تأثير خطير على جودة المنتج،لذلك تم استبدال الطي اليدوي أساسا من قبل قطع الآلة.
هذا نظام التوجيه في الخط، مع أدوات منفصلة مزدوجة وطاولات مزدوجة لإنتاج حجم كبير.
ميزة جهاز التوجيه PCB في الخط عالية السرعة:
1. قطع مسار كامل حلقة مغلقة، تتبع الخطأ في الوقت الحقيقي، ردود الفعل، التعويض.
2استخدام PLC منفصل واردة، كسر بطاقة التحكم PLC المعتادة المستندة إلى الكمبيوتر، واستقرار أعلى وأقوى مكافحة التدخل.
3. أدوات مزدوجة لقطع 2 لوحات في نفس الوقت
4تحديد الباركودات وتسجيل برامج القطع
5لديه وظيفة اكتشاف الأدوات و وظيفة تغيير التلقائي
مواصفات جهاز التوجيه الالكتروني عالية السرعة:
| رقم الطراز | SMTIR500 |
| حجم الجهاز | ما يقرب من 2250 ((L) x1300 ((W) x1750 ((H) mm |
| وزن الجهاز | حوالي 800 كجم |
| الحجم الأقصى لـ PCB | 300x450mm (مخصصة) ، طاولات مزدوجة |
| سمك الـ PCB | 0.4-6ملم |
| ارتفاع ناقل الحركة | 900±50ملم |
| اتجاه الإرسال | اليسار -> اليمين أو اليمين -> اليسار |
| سرعة النقل | 1500ملم/ثانية |
| وضع التغذية | نوع القطاع السكك الحديدية المرشدة للنقل |
| ضبط عرض السكة الحديدية | السيارات |
| إشارة الاتصال | (SMEMA) |
| تحديد موقع PCB | وضع الأجهزة |
| نظام الاختيار | الفراغ، 40-60 فوهة |
| أدوات القطع | 100000دورة/دقيقة |
| نوع التبريد | التبريد الذاتي |
| تغيير أداة تلقائي | نعم.. |
| فحص السكين المكسور | نعم.. |
| دقة القطع | ± 0.05 ملم |
| بت التوجيه | 0.8-3.0 قطرها |
| التكرار الدقيق | ± 0.01mm |
| تنسيق سرعة التحرك | 1000ملم/ثانية |
| وضع التفريغ | حزام ESD |
| الكشف عن الأدوات | نعم.. |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير برنامج من خلال البصرية |
| إمدادات الهواء | 5-8 كجم/سم2 |
| إمدادات الطاقة | التيار المتردد 380 فولت، 50/60 هرتز، 3 كيلوواط |

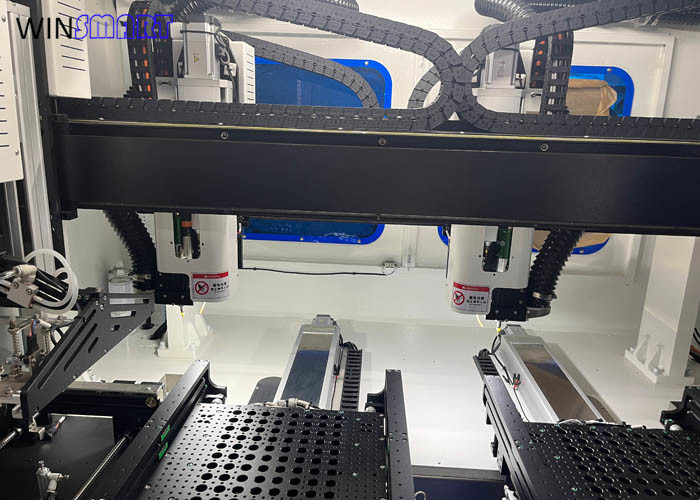

هيكل جهاز التوجيه الالكتروني في الصف عالية السرعة
هذه آلة توجيه PCB في الخط هي حل متقدم للتفريق مصمم لفرقة PCB عالية السرعة وذات الدقة العالية والأتمتة.يستخدم على نطاق واسع في بيئات الإنتاج الضخم مثل الإلكترونيات السيارات، الإلكترونيات الاستهلاكية، الإضاءة LED، الاتصالات، والأجهزة الطبية.
تسمح طاولتين عمل مستقلتين بتحميل وتفريغ PCBs في وقت واحد ، وهو يضمن الحد الأدنى من أوقات التوقف وسرعة أكبر.
يسمح فوهتان مستقلان بمعالجة متوازية لمقاطع PCB مختلفة.
التفاصيل عن جهاز التوجيه الالكتروني عالي السرعة:
1. يمكن أن تعمل آلة توجيه PCB في الخط مع آلة جمع الدرج كما هو موضح في التصميم لإنتاج حجم كبير جداً ، مما يوفر تكلفة عمل الشركة المصنعة.

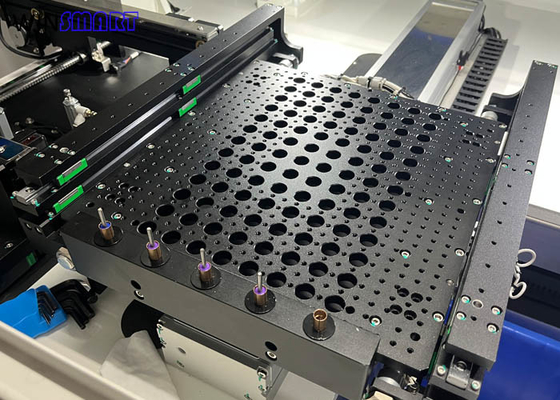

2. وظيفة تغيير الأدوات التلقائية، يسمح 5 بت لكل جدول، مجموع 10 بت يمكن تخزينها.
3. هيكل الفولاذ، فإنه يعتمد SycoTec الفولاذ عالية السرعة 4033 مع ماكس 100000rpm وفرشة ESD. كما لديها الكشف عن أداة مكسورة.
أسباب اختيارنا:
1مستقر: يتم استيراد المكونات الرئيسية للمعدات. وزن المعدات أكثر من 700 كجم. إتقان تكنولوجيا الإنتاج الأكثر نضجا في صناعة الأتمتة.
2المهنية: لدينا العديد من التقنيات المختصة في صناعة الأتمتة.
3الابتكار: نحن دائما ملتزمون بتطوير معدات أكثر توفيرًا للعمالة، ذاتية التشغيل للغاية، ولها قدرة عالمية أفضل.
4سريع: الاستجابة لمطالب العملاء في غضون ساعة واحدة، وتوفير حل في غضون ساعتين.
|
| Brand Name: | Winsmart |
| Model Number: | smtirx |
| MOQ: | 1 مجموعة |
| السعر: | USD20000-80000 |
| Packaging Details: | علبة من الخشب المقاوم |
| Payment Terms: | T/T، L/C، ويسترن يونيون |
ماكس 100،000 دورة في الدقيقة سرعة عالية طاولة مزدوجة في خط جهاز توجيه PCB الدقة ± 0.05mm
توصيف جهاز التوجيه PCB اللاسع:
يستخدم على نطاق واسع في صناعة تصنيع المنتجات الإلكترونية. لأن طريقة الطي اليدوية التقليدية سوف تنتج إجهادا قويا، والذي له تأثير خطير على جودة المنتج،لذلك تم استبدال الطي اليدوي أساسا من قبل قطع الآلة.
هذا نظام التوجيه في الخط، مع أدوات منفصلة مزدوجة وطاولات مزدوجة لإنتاج حجم كبير.
ميزة جهاز التوجيه PCB في الخط عالية السرعة:
1. قطع مسار كامل حلقة مغلقة، تتبع الخطأ في الوقت الحقيقي، ردود الفعل، التعويض.
2استخدام PLC منفصل واردة، كسر بطاقة التحكم PLC المعتادة المستندة إلى الكمبيوتر، واستقرار أعلى وأقوى مكافحة التدخل.
3. أدوات مزدوجة لقطع 2 لوحات في نفس الوقت
4تحديد الباركودات وتسجيل برامج القطع
5لديه وظيفة اكتشاف الأدوات و وظيفة تغيير التلقائي
مواصفات جهاز التوجيه الالكتروني عالية السرعة:
| رقم الطراز | SMTIR500 |
| حجم الجهاز | ما يقرب من 2250 ((L) x1300 ((W) x1750 ((H) mm |
| وزن الجهاز | حوالي 800 كجم |
| الحجم الأقصى لـ PCB | 300x450mm (مخصصة) ، طاولات مزدوجة |
| سمك الـ PCB | 0.4-6ملم |
| ارتفاع ناقل الحركة | 900±50ملم |
| اتجاه الإرسال | اليسار -> اليمين أو اليمين -> اليسار |
| سرعة النقل | 1500ملم/ثانية |
| وضع التغذية | نوع القطاع السكك الحديدية المرشدة للنقل |
| ضبط عرض السكة الحديدية | السيارات |
| إشارة الاتصال | (SMEMA) |
| تحديد موقع PCB | وضع الأجهزة |
| نظام الاختيار | الفراغ، 40-60 فوهة |
| أدوات القطع | 100000دورة/دقيقة |
| نوع التبريد | التبريد الذاتي |
| تغيير أداة تلقائي | نعم.. |
| فحص السكين المكسور | نعم.. |
| دقة القطع | ± 0.05 ملم |
| بت التوجيه | 0.8-3.0 قطرها |
| التكرار الدقيق | ± 0.01mm |
| تنسيق سرعة التحرك | 1000ملم/ثانية |
| وضع التفريغ | حزام ESD |
| الكشف عن الأدوات | نعم.. |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير برنامج من خلال البصرية |
| إمدادات الهواء | 5-8 كجم/سم2 |
| إمدادات الطاقة | التيار المتردد 380 فولت، 50/60 هرتز، 3 كيلوواط |
هيكل جهاز التوجيه الالكتروني في الصف عالية السرعة
هذه آلة توجيه PCB في الخط هي حل متقدم للتفريق مصمم لفرقة PCB عالية السرعة وذات الدقة العالية والأتمتة.يستخدم على نطاق واسع في بيئات الإنتاج الضخم مثل الإلكترونيات السيارات، الإلكترونيات الاستهلاكية، الإضاءة LED، الاتصالات، والأجهزة الطبية.
تسمح طاولتين عمل مستقلتين بتحميل وتفريغ PCBs في وقت واحد ، وهو يضمن الحد الأدنى من أوقات التوقف وسرعة أكبر.
يسمح فوهتان مستقلان بمعالجة متوازية لمقاطع PCB مختلفة.
التفاصيل عن جهاز التوجيه الالكتروني عالي السرعة:
1. يمكن أن تعمل آلة توجيه PCB في الخط مع آلة جمع الدرج كما هو موضح في التصميم لإنتاج حجم كبير جداً ، مما يوفر تكلفة عمل الشركة المصنعة.
2. وظيفة تغيير الأدوات التلقائية، يسمح 5 بت لكل جدول، مجموع 10 بت يمكن تخزينها.
3. هيكل الفولاذ، فإنه يعتمد SycoTec الفولاذ عالية السرعة 4033 مع ماكس 100000rpm وفرشة ESD. كما لديها الكشف عن أداة مكسورة.
أسباب اختيارنا:
1مستقر: يتم استيراد المكونات الرئيسية للمعدات. وزن المعدات أكثر من 700 كجم. إتقان تكنولوجيا الإنتاج الأكثر نضجا في صناعة الأتمتة.
2المهنية: لدينا العديد من التقنيات المختصة في صناعة الأتمتة.
3الابتكار: نحن دائما ملتزمون بتطوير معدات أكثر توفيرًا للعمالة، ذاتية التشغيل للغاية، ولها قدرة عالمية أفضل.
4سريع: الاستجابة لمطالب العملاء في غضون ساعة واحدة، وتوفير حل في غضون ساعتين.
