| Brand Name: | Winsmart |
| Model Number: | SMTID3 |
| MOQ: | 1 مجموعة |
| السعر: | USD1-10000/set |
| Packaging Details: | علبة من الخشب المقاوم |
| Payment Terms: | L/C، T/T، ويسترن يونيون |

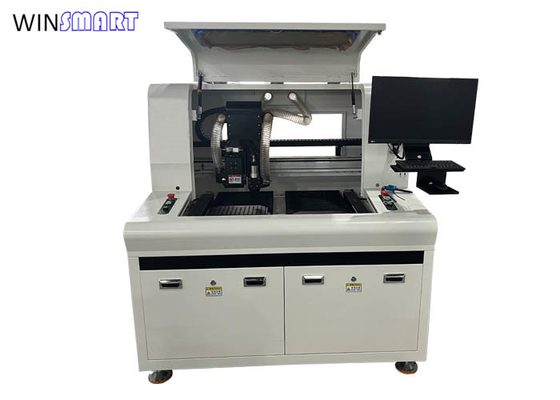

مزدوج الفولاذ مزدوج الطاولة الفردية V-Cut PCB فاصل وPCB جهاز توجيه
عبارة عامة عن فاصل PCB عالمي مزدوج الأدوار:
تم تصميم هذه الآلة لللوحة مع اتصال كل من V-cut وجسور الطحن. يأتي مع طاولات مزدوجة وأدوات مزدوجة ، وأدوة واحدة لللوحات V-cut ، وأدوة أخرى للوحات التبويب.
يستخدم على نطاق واسع في تصنيع الإلكترونيات والسيارات والأجهزة الطبية وإضاءة LED والاتصالات.
إنه يمنع الشقوق والتحطيمات والأضرار الدقيقة، مما يجعله مثاليًا للأجهزة الإلكترونية عالية الموثوقية.
منفصل PCB عالمي مزدوج الأدواتالخصائص:
1الطاولات المزدوجة تسمح بالقطع في وقت واحد.
2. الفوهات المزدوجة معالجة العديد من PCBs في وقت واحد، مضاعفة الكفاءة.
3يقلل من وقت الدورة من خلال معالجة اثنين من PCBs في وقت واحد.
4مثالية لبيئات التصنيع ذات الحجم الكبير
5يقلل من تدخل المشغل ويقلل من تكاليف العمالة
6نظام مواءمة الرؤية CCD يضمن قطع دقيق.
7يستخدم القوة القليلة، ويمنع الشقوق و الإزالة
8يعمل مع FR4، الألومنيوم المدعومة، السيراميك، صلبة مرنة، وPCB متعددة الطبقات.
9يدعم أشكال PCB المعقدة والتصاميم غير النظامية.
10نظام جمع الغبار الفراغ يزيل الحطام، وضمان بيئة عمل نظيفة.
11يقلل من النفايات وإعادة العمل، وتحسين معدلات الإنتاج.
المواصفات الخاصة بجهاز الفصل العالمي للوحات الورقية ذات الإثنين:
| النموذج | SMTID3 |
| منطقة العمل | 300×300ملم، 0-80ملم ((Z)) |
| الجداول | مزدوج |
| الفولاذ | مزدوج، SycoTec 4025HY للتوجيه |
| قضيب المسمار، قاطرة الدليل، وحدة | العلامة التجارية الصينية |
| محرك الخدمة | باناسونيك |
| محرك إزالة كهربائي | أ.د.ك.801 |
| البنك المركزي | الدرجة الصناعية |
| بطاقة تحكم الحركة | PI9074 |
| جهاز مراقبة | 17 بوصة |
| نظام تشغيل | ويندوز 10 |
| سرعة الفولاذ | ماكس 60000RPM |
| سرعة القيادة XYZ | XY.800mm/s، Z.300mm/s |
| سرعة القطع | 0-100mm/s |
| دقة القطع | ± 0.05 ملم |
| الطاقة الكلية | 5 كيلوواط |
| منصة عمل | يمكن أن يقطع الدرج الدوار في اتجاهين |
| نظام التبريد بالدوامة | تبريد الهواء |
| قوة المكنسة الكهربائية | 3kW 380V، 3 مرحلة ((تنظيف الفراغ العلوي) |
| ضغط الهواء | 0.5-0.7MPa |
| التحكم في الضوضاء | < 80 ديسيبل |
| جهاز الأمان | باب الأمان و جهاز الاستشعار |
| البرمجة | يمكن استيراد ملف dxf لسهولة البرمجة |
| تحميل وتفريغ PCB | الدليل |
| الدعم التقني والتدريب | توفير خدمة تشغيل المعدات والبرمجة ومقاطع فيديو لصيانة الأجهزة وخدمات التدريب في الموقع |
| نظام الرؤية | نظام تصحيح الموقع البصري CCD |
| ضوء التحذير | مصباح ثلاثي الألوان |
| غطاء واقي لمدى العمل | وضع الحماية العمياء للباب السداسي |
| البعد | 1500 ((L) x1450 ((W) x1600 ((H) ملم |
| الوزن | حوالي 950 كيلوغرام |

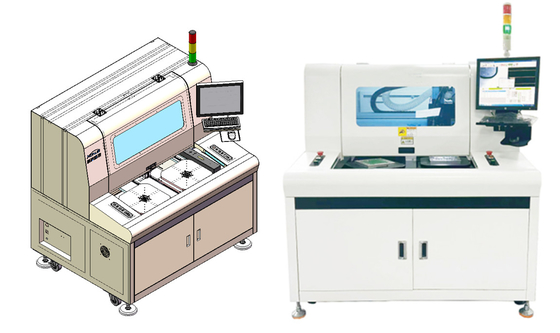

مفصل للوحات الورقية الالكترونية العالمية مزدوج الدوال تفاصيل:
تم تصميم منفصل PCB العالمي هذا لللوح مع كل من V-cut وbridge الطحن ، وهو يعمل أيضًا للوحات V-cut فقط أو اللوحات المرسومة فقط.
مزدوج الفوهة الفاصل العالمي للوحة PCB الجزء الرئيسي مقدمة:
1. محرك بدون فرشة يدفع شفرة المنشار ، مع امتصاص و هواء أيوني للحد من امتصاص الغبار أثناء عملية القطع. رفع محور Z خاضع لسيطرة سيرفو ، التحكم الدقيق في ارتفاع PCB.
2. أوتار SycoTec عالية السرعة، القطع السريع، مجهزة بمكنسة كهربائية وكشف كسر القطع لمنع المزيد من القطع والخردة بعد كسر السكين.التحكم الدقيق في ارتفاع PCB.
3مصباح من سبائك الألومنيوم مخصص، معالجة الأكسدة، مضاد للستاتيك، ضمان دقة القطع.
قائمة تكوينات شحن منفصلات PCB العالمية:
1) فاصل لـ PCB مع 2 فول x وحدة واحدة
2) مكنسة الكهرباء × وحدة واحدة
3) شفرة القطع × 5 أجزاء، قطع التوجيه × 10 أجزاء
4) دليل الاستخدام x 1 pc
5)فيديو التشغيل و فيديو الإعداد
|
|
