| Brand Name: | Winsmart |
| Model Number: | SMTIR500 |
| MOQ: | 1 مجموعة |
| السعر: | USD40000-80000 |
| Packaging Details: | علبة من الخشب المقاوم |
| Payment Terms: | T / T ، L / C ، ويسترن يونيون |
طاولة مزدوجة مزدوجة الفول أوتوماتيكي جداول PCB آلة الدرج
لمحة عامة كاملة عن جهاز الفصل الآلي لـ PCB:
أصبحت آلة فصيل PCB التلقائية الكاملة شائعة في تصنيع الإلكترونيات لعدة أسباب مقنعة:
إنتاج كبير للإنتاج الضخم
الدقة والجودة
الأتمتة والتكامل
المرونة البرمجية
الحد من الأخطاء البشرية
يستخدم على نطاق واسع في بيئات الإنتاج الضخم مثل الإلكترونيات السيارات، الإلكترونيات الاستهلاكية، الإضاءة LED، الاتصالات، والأجهزة الطبية.
ميزة فاصل الـ PCB التلقائي الكامل:
الآلة لديها وظائف قطع مسار كامل حلقة مغلقة، تتبع الخطأ في الوقت الحقيقي، ردود الفعل، التعويض.
يستخدم نظام تشغيل Win10 و PLC المستوردة ، كسر بطاقة التحكم التقليدية PLC القائمة على الكمبيوتر ، استقرار أعلى وقوة مضادة للتدخل.
لديها فوهات توأم وطاولات توأم، والتي يمكن أن تقطع 2 ألواح في نفس الوقت.
هذا الفاصل الكامل الأوتوماتيكي لـ PCB لديه أيضًا وظيفة الكشف عن الأدوات ووظيفة التغيير التلقائي.
يمكنه توصيل نظام MES للعميل مع وظيفة مسح الباركود الاختيارية.
المواصفات الكاملة لجهاز الفصل الآلي لـ PCB:
| رقم الطراز | SMTIR500 |
| حجم الجهاز | ما يقرب من 2250 ((L) x1300 ((W) x1750 ((H) mm |
| وزن الجهاز | حوالي 800 كجم |
| الحجم الأقصى لـ PCB | 300x450mm (مخصصة) ، طاولات مزدوجة |
| سمك الـ PCB | 0.4-6ملم |
| ارتفاع ناقل الحركة | 900±50ملم |
| اتجاه الإرسال | اليسار -> اليمين أو اليمين -> اليسار |
| سرعة النقل | 1500ملم/ثانية |
| وضع التغذية | نوع القطاع السكك الحديدية المرشدة للنقل |
| ضبط عرض السكة الحديدية | السيارات |
| إشارة الاتصال | (SMEMA) |
| تحديد موقع PCB | وضع الأجهزة |
| نظام الاختيار | الفراغ، 40-60 فوهة |
| أدوات القطع | 100000دورة/دقيقة |
| نوع التبريد | التبريد الذاتي |
| تغيير أداة تلقائي | نعم.. |
| فحص السكين المكسور | نعم.. |
| دقة القطع | ± 0.05 ملم |
| بت التوجيه | 0.8-3.0 قطرها |
| التكرار الدقيق | ± 0.01mm |
| تنسيق سرعة التحرك | 1000ملم/ثانية |
| وضع التفريغ | حزام ESD |
| الكشف عن الأدوات | نعم.. |
| برمجة الإجراءات | جيربر رسم استيراد / تحرير برنامج من خلال البصرية |
| إمدادات الهواء | 5-8 كجم/سم2 |
| إمدادات الطاقة | التيار المتردد 380 فولت، 50/60 هرتز، 3 كيلوواط |
مقارنة منفصل PCB التلقائي بالكامل مع حلول إزالة الألواح الأخرى:
| طريقة إزالة الألواح | إيجابيات | السلبيات |
| الكسر اليدوي | تكلفة منخفضة | الإجهاد العالي، الجودة السيئة |
| مقطّع V-Score | سريعة للألواح البسيطة | محدودة بالخطوط المستقيمة |
| طعنة / قطع المسامير | سريع للصوت العالي | أدوات باهظة الثمن، غير مرنة |
| جهاز التوجيه غير المتصل | جودة جيدة | تحميل / تفريغ يدوي |
| جهاز التوجيه الداخلي | أفضل جودة ، آلية بالكامل | تكلفة أولية أعلى |

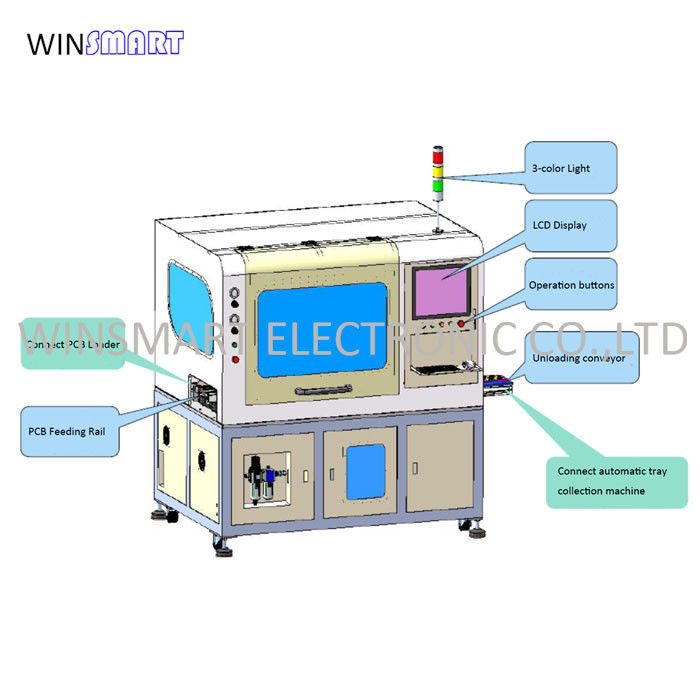

أداة فصيل PCB الكاملة التلقائية
هذه الآلة ذاتية التشغيل الكاملة هي حل متقدم للتشغيل المصمم لسرعة عالية ودقة عالية، والأتمتة الكاملة تقلل من الاعتماد على المشغلين اليدويين وتقلل من الأخطاء البشرية.
تسمح طاولتين عمل مستقلتين بتحميل وتفريغ PCBs في وقت واحد ، وهو يضمن الحد الأدنى من أوقات التوقف وسرعة أكبر.
يسمح فوهتان مستقلان بمعالجة متوازية لـ PCBA مختلفة في نفس الوقت.
كما يمكن أن تعمل مع آلة تفكيك الصناديق لإنتاج حجم كبير جداً، وتقليل العمالة والإعادة أقل.
أسباب اختيارنا:
1مستقر: يتم استيراد المكونات الرئيسية للمعدات. وزن المعدات أكثر من 700 كجم. إتقان تكنولوجيا الإنتاج الأكثر نضجا في صناعة الأتمتة.
2المهنية: لدينا العديد من التقنيات المختصة في صناعة الأتمتة.
3الابتكار: نحن دائما ملتزمون بتطوير معدات أكثر توفيرًا للعمالة، ذاتية التشغيل للغاية، ولها قدرة عالمية أفضل.
4سريع: الاستجابة لمطالب العملاء في غضون ساعة واحدة، وتوفير حل في غضون ساعتين.
|
