| الاسم التجاري: | Winsmart |
| رقم النموذج: | SMTID5X |
| مو: | 1 وحدة |
| السعر: | negotiable |
| تفاصيل التغليف: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

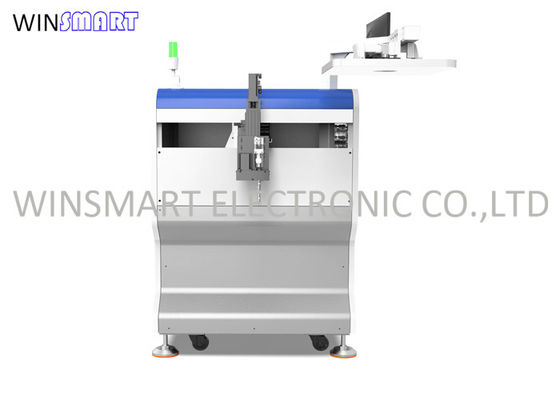

آلة توزيع الغراء SMT داخل الخط هذه هي آلة توزيع عالية الدقة وأوتوماتيكية بالكامل مصممة لخطوط إنتاج تكنولوجيا التركيب السطحي (SMT). مدمجة مع منصة حركة بأربعة محاور (X و Y و Z و R) ونظام ناقل ونظام محاذاة رؤية CCD متقدم، تضمن هذه الموزع تطبيقًا دقيقًا وفعالًا للمواد اللاصقة مثل الغراء الأحمر أو غراء الأشعة فوق البنفسجية أو المادة اللاصقة الموصلة على لوحات PCB أو المكونات الإلكترونية الأخرى. إنه مثالي لعمليات التجميع الإلكتروني عالية الحجم وعالية الدقة.
1. تحديد المواقع المرئية CCD، لا يلزم وجود أدوات، سرعة توزيع سريعة.
2. يتعرف CCD تلقائيًا على القوالب وينشئ مسارات توزيع.
3. يجمع بين عمليات التوزيع والتعامل مع خطوط إنتاج متعددة.
4. متوافق مع صمامات التوزيع وأنظمة التحكم المختلفة، سهل التشغيل، سهل التعلم والاستخدام.
الغراء المطبق على آلة توزيع الغراء SMT:
سيليكون RTV الأبيض، والغراء الأسود، وراتنجات الايبوكسي، وغراء الأشعة فوق البنفسجية، والغراء الموصل، وغراء AB، وغراء تبديد الحرارة، وما إلى ذلك.
| الموديل | SMTID5X |
| موزع الغراء الأوتوماتيكي | نعم |
| رأس التوزيع | 360 درجة قابلة للدوران (اختياري) |
| سعة الغراء | 2600 مل |
| زاوية ميل التوزيع | 180 درجة (اختياري) |
| كشف الغراء | تلقائي (اختياري) |
| البرمجة | CCD المرئي |
| المحاور | 4 |
| منطقة العمل | 400 مم * 400 * 100 مم |
| الحد الأقصى لسرعة الحركة | 1000 مم / ثانية |
| مدفوعة | محرك سيرفو + برغي كروي |
| ضغط الهواء | &ge؛0.65 ميجا باسكال |
| معدل الطاقة | 1.5 كيلو واط |
| كمية صمام التوزيع | 1 |
| دقة التكرار | ±؛0.02 مم |
| وضع التحكم | بطاقة IPC + التحكم |
| المحور ص | 200 مم |
| أبعاد الجهاز | 1200 (طول) × 1400 (عرض) × 1650 (ارتفاع) مم |
| وزن الجهاز | 300 كجم |
يستخدم هذا الموزع داخل الخط على نطاق واسع في صناعة تصنيع الإلكترونيات، بما في ذلك:
• توزيع الغراء الأحمر SMT - لتثبيت المكونات قبل لحام التدفق.
• تجميع وحدة وشرائط LED - للتطبيق الدقيق للمغلفات والمواد اللاصقة.
• تجميع وحدة الكاميرا و FPC - للتوزيع الدقيق للمواد اللاصقة فوق البنفسجية أو الهيكلية.
• تجميع الإلكترونيات الاستهلاكية - الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء وما إلى ذلك.
• إلكترونيات السيارات - لربط وإغلاق المكونات في البيئات القاسية.
| العنصر | الوصف | العلامة التجارية | الوحدة | الكمية | الوظيفة | ملاحظة |
| 1 | محرك سيرفو | HeChuan/INOVSNCE | مجموعة | 3 | دوران XYZ | |
| 2 | سائق سيرفو | HeChuan/INOVSNCE | مجموعة | 3 | نقل XYZ | |
| 3 | محرك الخطوة | Leisai | مجموعة | 1 | نقل R | |
| 3 | البرغي اللولبي | TBI | مجموعة | 3 | نقل XYZ | |
| 4 | السكة الحديدية | HIWIN | مجموعة | 3 | نقل XYZ | |
| 5 | الكاميرا | HIK | مجموعة | 1 | تحديد المواقع | |
| 6 | العدسة | HIK | مجموعة | 1 | تحديد المواقع | |
| 7 | وحدة التحكم في الحركة | Winsmart | مجموعة | 1 | ||
| 8 | ضوء | Winsmart | جهاز كمبيوتر | 1 | ||
| 9 | عرض | AOC | جهاز كمبيوتر | 1 | عرض | |
| 10 | مزود الطاقة | MEAN WELL | جهاز كمبيوتر | 1 |
|
| الاسم التجاري: | Winsmart |
| رقم النموذج: | SMTID5X |
| مو: | 1 وحدة |
| السعر: | negotiable |
| تفاصيل التغليف: | قضية الخشب الرقائقي |
| شروط الدفع: | ر/ر |

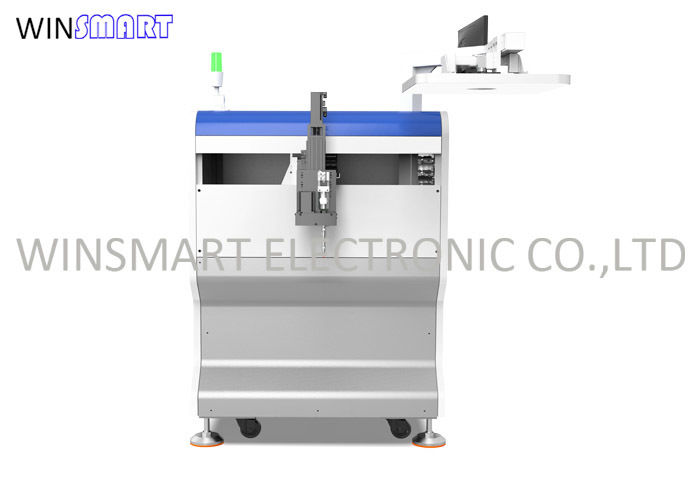

آلة توزيع الغراء SMT داخل الخط هذه هي آلة توزيع عالية الدقة وأوتوماتيكية بالكامل مصممة لخطوط إنتاج تكنولوجيا التركيب السطحي (SMT). مدمجة مع منصة حركة بأربعة محاور (X و Y و Z و R) ونظام ناقل ونظام محاذاة رؤية CCD متقدم، تضمن هذه الموزع تطبيقًا دقيقًا وفعالًا للمواد اللاصقة مثل الغراء الأحمر أو غراء الأشعة فوق البنفسجية أو المادة اللاصقة الموصلة على لوحات PCB أو المكونات الإلكترونية الأخرى. إنه مثالي لعمليات التجميع الإلكتروني عالية الحجم وعالية الدقة.
1. تحديد المواقع المرئية CCD، لا يلزم وجود أدوات، سرعة توزيع سريعة.
2. يتعرف CCD تلقائيًا على القوالب وينشئ مسارات توزيع.
3. يجمع بين عمليات التوزيع والتعامل مع خطوط إنتاج متعددة.
4. متوافق مع صمامات التوزيع وأنظمة التحكم المختلفة، سهل التشغيل، سهل التعلم والاستخدام.
الغراء المطبق على آلة توزيع الغراء SMT:
سيليكون RTV الأبيض، والغراء الأسود، وراتنجات الايبوكسي، وغراء الأشعة فوق البنفسجية، والغراء الموصل، وغراء AB، وغراء تبديد الحرارة، وما إلى ذلك.
| الموديل | SMTID5X |
| موزع الغراء الأوتوماتيكي | نعم |
| رأس التوزيع | 360 درجة قابلة للدوران (اختياري) |
| سعة الغراء | 2600 مل |
| زاوية ميل التوزيع | 180 درجة (اختياري) |
| كشف الغراء | تلقائي (اختياري) |
| البرمجة | CCD المرئي |
| المحاور | 4 |
| منطقة العمل | 400 مم * 400 * 100 مم |
| الحد الأقصى لسرعة الحركة | 1000 مم / ثانية |
| مدفوعة | محرك سيرفو + برغي كروي |
| ضغط الهواء | &ge؛0.65 ميجا باسكال |
| معدل الطاقة | 1.5 كيلو واط |
| كمية صمام التوزيع | 1 |
| دقة التكرار | ±؛0.02 مم |
| وضع التحكم | بطاقة IPC + التحكم |
| المحور ص | 200 مم |
| أبعاد الجهاز | 1200 (طول) × 1400 (عرض) × 1650 (ارتفاع) مم |
| وزن الجهاز | 300 كجم |
يستخدم هذا الموزع داخل الخط على نطاق واسع في صناعة تصنيع الإلكترونيات، بما في ذلك:
• توزيع الغراء الأحمر SMT - لتثبيت المكونات قبل لحام التدفق.
• تجميع وحدة وشرائط LED - للتطبيق الدقيق للمغلفات والمواد اللاصقة.
• تجميع وحدة الكاميرا و FPC - للتوزيع الدقيق للمواد اللاصقة فوق البنفسجية أو الهيكلية.
• تجميع الإلكترونيات الاستهلاكية - الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء وما إلى ذلك.
• إلكترونيات السيارات - لربط وإغلاق المكونات في البيئات القاسية.
| العنصر | الوصف | العلامة التجارية | الوحدة | الكمية | الوظيفة | ملاحظة |
| 1 | محرك سيرفو | HeChuan/INOVSNCE | مجموعة | 3 | دوران XYZ | |
| 2 | سائق سيرفو | HeChuan/INOVSNCE | مجموعة | 3 | نقل XYZ | |
| 3 | محرك الخطوة | Leisai | مجموعة | 1 | نقل R | |
| 3 | البرغي اللولبي | TBI | مجموعة | 3 | نقل XYZ | |
| 4 | السكة الحديدية | HIWIN | مجموعة | 3 | نقل XYZ | |
| 5 | الكاميرا | HIK | مجموعة | 1 | تحديد المواقع | |
| 6 | العدسة | HIK | مجموعة | 1 | تحديد المواقع | |
| 7 | وحدة التحكم في الحركة | Winsmart | مجموعة | 1 | ||
| 8 | ضوء | Winsmart | جهاز كمبيوتر | 1 | ||
| 9 | عرض | AOC | جهاز كمبيوتر | 1 | عرض | |
| 10 | مزود الطاقة | MEAN WELL | جهاز كمبيوتر | 1 |
