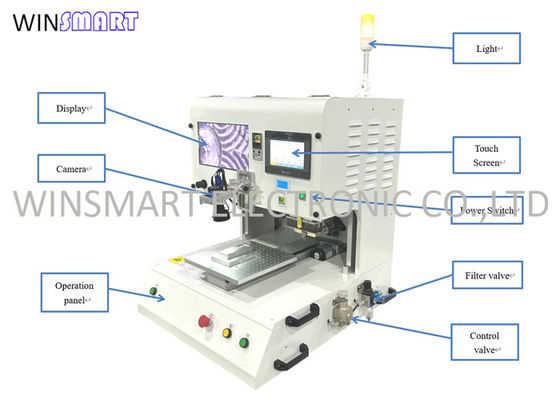

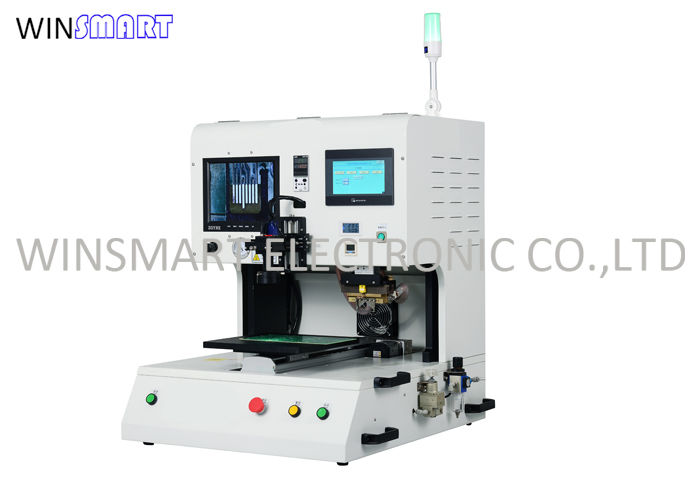

آلة لحام القضبان الساخنة ثلاثية المحاور تسمح بحركة X Y أثناء اللحام

وصف آلة لحام القضبان الساخنة:

آلة لحام القضبان الساخنة هي معدات لحام دقيقة تعتمد على تقنية التسخين النبضي، والتي تحقق لحامًا دقيقًا للتحكم في درجة الحرارة من خلال تيار نبضي أو خرج طاقة قصير المدى وعالي التردد، وهي مناسبة بشكل خاص لمتطلبات اللحام للمكونات الحساسة لدرجة الحرارة أو الدقيقة. أصبحت آلات اللحام النبضي، بخصائصها الدقيقة والمنخفضة الضرر، أداة رئيسية للتصنيع الإلكتروني المتطور وإنتاج المعدات المصغرة، خاصة في السيناريوهات التي تتطلب موثوقية عالية وتأثيرًا حراريًا ضئيلاً، ولا يمكن الاستعاضة عنها.

وظائف آلة لحام القضبان الساخنة:

1. تحكم مستقل في محاور X و Y و Z.
   • يتيح المحاذاة الدقيقة وتحديد موضع رأس اللحام والمكونات.
   • مثالي لمهام اللحام المعقدة أو متعددة النقاط.

2. يستخدم عنصر تسخين يتم التحكم فيه حراريًا (ثيرمود) لتطبيق الحرارة مباشرة على الوصلة.
   • مناسب لوصلات flex-to-PCB و FFC/ FPC إلى PCB ووصلات السلك بالوسادة.

3. درجة حرارة لحام قابلة للتعديل (عادةً 100 درجة مئوية - 500 درجة مئوية).
   • يضمن الضغط الهابط المتحكم فيه الترابط المناسب.
   • مراقبة درجة الحرارة والقوة في الوقت الفعلي.

ميزات آلة لحام القضبان الساخنة:

1. توفر تقنية التسخين النبضي الفريدة أسرع تسخين لرأس اللحام.

2. درجة حرارة لحام قابلة للبرمجة، ومعدل التسخين، ومدة الوقت لمجموعة واسعة من المنتجات.

3. يتم تثبيت المزدوجة الحرارية على مقربة من سطح العمل والثيرمود، وبالتالي توفير تحكم دقيق في ردود فعل درجة الحرارة.

4. تحكم في درجة الحرارة PID بحلقة مغلقة مع شاشة LED مرئية بوضوح.

5. يمكن برمجة وقت اللحام ويتم تشغيله عن طريق درجة الحرارة.

6. يضمن الثيرمود العائم ضغطًا ثابتًا ونقل الحرارة بين رأس الثيرمود والأجزاء المراد ربطها.

7. مفتاح ضغط قابل للبرمجة مع شاشة LCD للتحكم الدقيق في القوة.

8. يمكن تعديل نظام كاميرا CCD مع عدسة تكبير لتحديد المواقع ذات الملعب الدقيق.

مواصفات آلة لحام القضبان الساخنة:

تطبيق آلة لحام القضبان الساخنة:

عادةً، لا يمكننا استخدام فرن SMT + لإعادة التدفق لأجهزة اللحام. في الأصل، يمكننا استخدام مكواة لحام بدرجة حرارة ثابتة للحام اليدوي، ولكن اللحام اليدوي له بعض العيوب، مثل عدم اتساق إتقان التشغيل، والتشغيل غير المتكافئ، وحتى اللحام الزائف أو المنتجات التالفة. يختلف الضغط الساخن النبضي عن مكواة اللحام ذات درجة الحرارة الثابتة. يمكن للضغط الساخن النبضي الوصول إلى درجة الحرارة المطلوبة في لحظة التشغيل. بمجرد عدم وجود جهد كهربائي عند طرفي رأس الضغط، يمكن للتبريد بالهواء أن يصل بسرعة إلى درجة حرارة الغرفة، ورأس الضغط مسطح، لذا فإن المنتجات الملحومة لها نفس المظهر، والعائد المستقر، والتشغيل البسيط.
