| الاسم التجاري: | Winsmart |
| رقم النموذج: | SMTS01 |
| مو: | 1 مجموعة |
| السعر: | USD1-10000/Set |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| شروط الدفع: | L/C ، T/T ، Western Union |
آلة لحام أوتوماتيكية بدقة ±2 درجة مئوية مع ثيرمود من سبائك الموليبدينوم
مقدمة عن آلة اللحام الأوتوماتيكية الصغيرة:

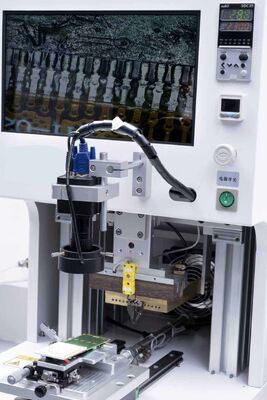

آلة اللحام الصغيرة ذات القضيب الساخن هي نظام لحام مضغوط وعالي الدقة مصمم لربط الدوائر المطبوعة المرنة (FPC) أو الكابلات المرنة المسطحة (FFC) أو الأسلاك الصغيرة بشاشات LCD المصغرة (مثل تلك الموجودة في الهواتف الذكية أو الأجهزة اللوحية أو الساعات الذكية أو الأجهزة المحمولة).
تستخدم تقنية اللحام بالقضيب الساخن - تطبيق الحرارة والضغط المتحكم فيهما عبر ثيرمود ذي شكل مخصص لتكوين وصلات كهربائية وميكانيكية موثوقة.
ميزات آلة اللحام الأوتوماتيكية الصغيرة:
1. استخدم تقنية التسخين النبضي، والتحكم في درجة الحرارة دقيق، وتردد أخذ عينات درجة الحرارة هو 0.1 ثانية
2. التحكم في ارتفاع درجة الحرارة متعدد المراحل، دقة اللحام ±2 درجة مئوية
3. عرض منحنى درجة الحرارة في الوقت الفعلي
4. لحام عالي الدقة، يضمن وصلات لحام متسقة مع درجة حرارة وموضع دقيقين.
5. تغذية الأسلاك الأوتوماتيكية: تغذي الأسلاك وتضعها تلقائيًا للتشغيل الفعال.
6. التشغيل القابل للبرمجة: يوفر أنماط لحام وتوقيتًا وملفات تعريف درجة حرارة قابلة للتخصيص.
مواصفات آلة اللحام الأوتوماتيكية الصغيرة:
| حجم الآلة | 500 × 500 × 600 مم |
| منطقة العمل | الحد الأقصى 200 * 170 مم |
| وزن الآلة | 62 كجم |
| ضغط هواء التشغيل | 0.6-0.8 ميجا باسكال |
| كمية التثبيت | 1 |
| حجم رأس الثيرمود | الحد الأقصى 40 * 3 مم |
| دقة اللحام | درجة 0.2 مم |
| وقت الضغط | 1 ~ 99.9 ثانية |
| إعدادات درجة الحرارة | RT ~ 500 درجة مئوية تفاوت ±5 درجة مئوية |
| ضغط اللحام | 1 ~ 20 كجم |
| إعدادات درجة الحرارة | اثنان |
| بيئة العمل | 10-60 درجة مئوية، 40٪ -95٪ |
| مزود الطاقة | AC220V ± 10٪ 50HZ، 2200W |
| وضع المحاذاة | CCD + شاشة LCD |
| وضع التغذية | يدوي |
| وضع البدء | اضغط على زر البدء |
| منصة الدوران | التحكم في الأسطوانة، التسامح<0.02 مم |
| مادة الثيرمود | سبائك الموليبدينوم |
| حجم الثيرمود | الحد الأقصى 60 مم طول |
| الأصل | الصين |
| وضع التثبيت | تركيب مخصص |
| التطبيق | FFC إلى PCB، FPC إلى PCB، أسلاك إلى PCB |
| الضمان | 12 شهرًا |
وظائف آلة اللحام الأوتوماتيكية الصغيرة:
لحام FPC / FFC إلى لوحات LCD (ربط COF / COG)
ربط ACF (فيلم موصل متباين الخواص)
لحام سلك إلى PCB أو سلك إلى وحدة LCD
التحكم في دورة تسخين وتبريد الثيرمود
تطبيق القوة أثناء عملية الربط
المحاذاة الدقيقة لشاشة LCD والدوائر المرنة
تطبيق اللحام الأوتوماتيكي الصغير:
تجميع وحدة LCD للهاتف المحمول
لحام الساعات الذكية أو الشاشات القابلة للارتداء
ربط شاشة الجهاز اللوحي والقارئ الإلكتروني
تجميع مجموعة العدادات وشاشة المعلومات والترفيه في السيارات
شاشات الأجهزة الطبية
النماذج الأولية والبحث والتطوير على نطاق صغير
|
|
