| الاسم التجاري: | Winsmart |
| رقم النموذج: | SMTD3 |
| مو: | 1 مجموعة |
| Price: | USD1-10000/Set |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
V قطع آلة PCB Depaneling مصممة لمنع التشققات الدقيقة وتلف المكونات أثناء عملية إزالة لوحات الألومنيوم PCB
V قطع PCB Depaneling Machine مقدمة:
3- المجموعة القاطعة ألومنيوم PCB منفصل هو آلة التفريغ المتخصصة المصممة لفرقة عالية الدقة ، منخفضة الإجهاد من الألومنيوم على أساس PCB ،تستخدم بشكل خاص في إضاءة LED وإلكترونيات الطاقةيحتوي على ثلاث مجموعات من الشفرات الدائرية، هذه الآلة تمكن من قطع تدريجي متعددة المراحل،تقليل الإجهاد الميكانيكي بفعالية ومنع التشققات الدقيقة أو تلف المكونات أثناء عملية التصنيع.
تمتلك الهيكل المدمج، والتشغيل السهل وتكلفة الصيانة المنخفضة، V-Cut depanelizer لا يتطلب تدريبًا احترافيًا للعمل اليومي.وضعها الميكانيكي الدقيق يقلل إلى حد كبير من ضغوط اللوحة ومعدل عيب المنتج، وتحسين فعالية الإنتاج بشكل كبير وتوافق المنتج.تصنيع معدات الاتصالات ولوحات الدوائر الصناعية، وهو معدات موثوقة وفعالة من حيث التكلفة لتجهيز المصانع الإلكترونية الحديثة.
V قطع PCB تصفية الجهاز خصائص:
1) عملية سهلة ، سرعة قطع عالية. مجموعة الشفرة الأولى منفصلة 40 ٪ من اللوحة ، مجموعة الشفرة الثانية منفصلة 40 ٪ من اللوحة ، مجموعة الشفرة الثالثة منفصلة الباقي 20 ٪ لإنهاء التقطيع.
2). 3 شفرة مجموعة حصة قطع الإجهاد كخط مستقيم، للتأكد من انخفاض الإجهاد لتجنب مشكلة الانحناء.
3) وضع جيد جدا للقطع السلس حتى لو كان خفيف V-النتيجة.
4) يتم صنع الشفرة من الصلب السريع المستورد والذي هو متين، والوقت العمر هو 6-36 شهرا.
5). سرعة القطع قابلة للتعديل وفقا للتطبيقات المختلفة.

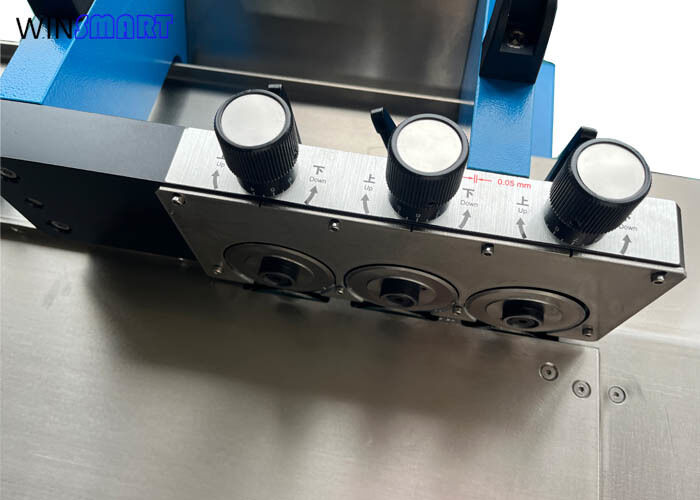

6) المقياس الدقيق لضبط الشفرات العليا، يتم إعادة شحذ الشفرات.
V قطع الجهاز PCB Depanelingالمواصفات:
| النموذج | SMTD3 |
| مقاس الجهاز | 400×400×330ملم |
| أبعاد المنصة | 2400×300×200ملم |
| الحد الأقصى لطول القطع | لا يوجد حد |
| الضمان | 12 شهراً |
| مواد PCB | FR4، MCPCB، لوحات النحاس |
| سرعة القطع | 0-500mm/s |
| سمك الـ PCB | 0.6-3ملم |
| القوة | 220/110 فولت |
| وزن الجهاز | 50 كجم |
| أبعاد الحافظة الخشبية | 116×67×58 سم |
| الوزن الإجمالي | 75كجم |
V قطع الجهاز PCB Depanelingالوظائف:
3 مجموعات من القطع يقطع خط واحد V لتقليل التوتر القطع.
سرعات قطع قابلة للتعديل
يدعم عرض أقصى 130 ملم للوحات
النسخة الكبيرة المخصصة متوفرة.
سرعة قطع قابلة للتعديل لتتناسب مع نوع المواد واحتياجات الإنتاج.
ضبط ارتفاع الشفرة
يستوعب مختلف سمك اللوحات ووضع المكونات.
|
| الاسم التجاري: | Winsmart |
| رقم النموذج: | SMTD3 |
| مو: | 1 مجموعة |
| Price: | USD1-10000/Set |
| تفاصيل التغليف: | حالة الخشب الرقائقي |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |
V قطع آلة PCB Depaneling مصممة لمنع التشققات الدقيقة وتلف المكونات أثناء عملية إزالة لوحات الألومنيوم PCB
V قطع PCB Depaneling Machine مقدمة:
3- المجموعة القاطعة ألومنيوم PCB منفصل هو آلة التفريغ المتخصصة المصممة لفرقة عالية الدقة ، منخفضة الإجهاد من الألومنيوم على أساس PCB ،تستخدم بشكل خاص في إضاءة LED وإلكترونيات الطاقةيحتوي على ثلاث مجموعات من الشفرات الدائرية، هذه الآلة تمكن من قطع تدريجي متعددة المراحل،تقليل الإجهاد الميكانيكي بفعالية ومنع التشققات الدقيقة أو تلف المكونات أثناء عملية التصنيع.
تمتلك الهيكل المدمج، والتشغيل السهل وتكلفة الصيانة المنخفضة، V-Cut depanelizer لا يتطلب تدريبًا احترافيًا للعمل اليومي.وضعها الميكانيكي الدقيق يقلل إلى حد كبير من ضغوط اللوحة ومعدل عيب المنتج، وتحسين فعالية الإنتاج بشكل كبير وتوافق المنتج.تصنيع معدات الاتصالات ولوحات الدوائر الصناعية، وهو معدات موثوقة وفعالة من حيث التكلفة لتجهيز المصانع الإلكترونية الحديثة.
V قطع PCB تصفية الجهاز خصائص:
1) عملية سهلة ، سرعة قطع عالية. مجموعة الشفرة الأولى منفصلة 40 ٪ من اللوحة ، مجموعة الشفرة الثانية منفصلة 40 ٪ من اللوحة ، مجموعة الشفرة الثالثة منفصلة الباقي 20 ٪ لإنهاء التقطيع.
2). 3 شفرة مجموعة حصة قطع الإجهاد كخط مستقيم، للتأكد من انخفاض الإجهاد لتجنب مشكلة الانحناء.
3) وضع جيد جدا للقطع السلس حتى لو كان خفيف V-النتيجة.
4) يتم صنع الشفرة من الصلب السريع المستورد والذي هو متين، والوقت العمر هو 6-36 شهرا.
5). سرعة القطع قابلة للتعديل وفقا للتطبيقات المختلفة.
6) المقياس الدقيق لضبط الشفرات العليا، يتم إعادة شحذ الشفرات.
V قطع الجهاز PCB Depanelingالمواصفات:
| النموذج | SMTD3 |
| مقاس الجهاز | 400×400×330ملم |
| أبعاد المنصة | 2400×300×200ملم |
| الحد الأقصى لطول القطع | لا يوجد حد |
| الضمان | 12 شهراً |
| مواد PCB | FR4، MCPCB، لوحات النحاس |
| سرعة القطع | 0-500mm/s |
| سمك الـ PCB | 0.6-3ملم |
| القوة | 220/110 فولت |
| وزن الجهاز | 50 كجم |
| أبعاد الحافظة الخشبية | 116×67×58 سم |
| الوزن الإجمالي | 75كجم |
V قطع الجهاز PCB Depanelingالوظائف:
3 مجموعات من القطع يقطع خط واحد V لتقليل التوتر القطع.
سرعات قطع قابلة للتعديل
يدعم عرض أقصى 130 ملم للوحات
النسخة الكبيرة المخصصة متوفرة.
سرعة قطع قابلة للتعديل لتتناسب مع نوع المواد واحتياجات الإنتاج.
ضبط ارتفاع الشفرة
يستوعب مختلف سمك اللوحات ووضع المكونات.
